Основные характеристики
Рукоятка
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Замок
- Шток из технополимера на основе полиамида (PА), армированный стекловолокном, серо-чёрный цвет, матовая отделка. Кольцевое уплотнение из бутадиен-нитрильного каучука.
- Втулка из латуни M22 × 1,5.
- Стопорная гайка из цинкового сплава M22 × 1,5.
- Профильный запирающий рычаг, толщина = 4 мм.
- Зубчатая шайба из оцинкованной стали.
- Самонарезающий винт из оцинкованной стали.
Ключ
Технополимер на основе полиамида (PA), серо-чёрный цвет, матовая отделка.
Стандартное исполнение
Втулка из латуни с глухим резьбовым отверстием.
- EBP-CH-T: трехгранная головка для ключа.

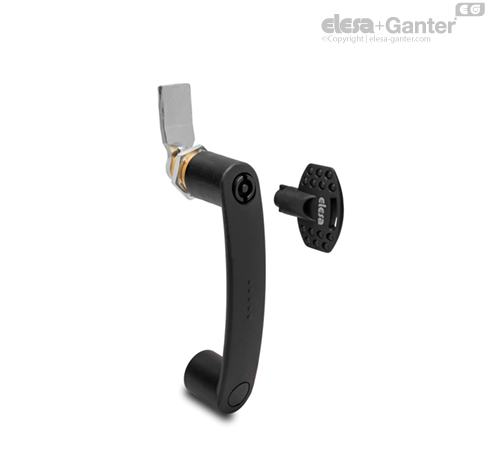

- EBP-CH-A: двухлопастный паз для ключа.
Угол поворота
90°.
Общая информация
Технические данные
Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Значение F3, указанное в таблице, обозначает нагрузку при тяговом усилии для закрытого положения ручки.
Инструкции по использованию
Инструкции по монтажу

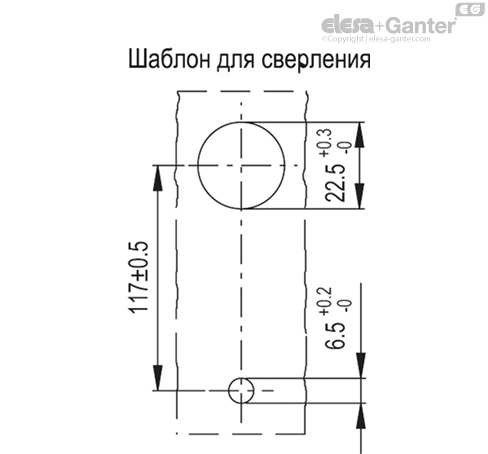

- Просверлите отверстия в двери на основе представленного шаблона.
- Установите ручку.
- Наверните гайку на втулку замка и вверните винт в отверстие с резьбой в ручке, чтобы зафиксировать ручку на двери.
- Установите ротор в гнездо ручки.
- Закрепите рычаг на конце штока с помощью шайбы и винта.
