GN 2190-A Уплотнительные профили для защиты кромок Верхний уплотнительный профиль

Уплотнительные профили для защиты кромок GN 2190 могут использоваться для герметизации дверей, крышек и люков. Профили можно надвигать на края металлических листов и пластин вручную. Встроенная зажимная вставка предотвращает отсоединение. Использование клея или других клеящих материалов не требуется.

Благодаря использованию материалов, соответствующих требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA), профили подходят для областей применения с соответствующими требованиями. Помимо соответствия стандарту FDA 21 CFR 177.2600 силиконовый вариант исполнения соответствует рекомендациям 3-A Sanitary Standard Inc. и DIN ISO 10993.

Профили из бутадиен-нитрильного каучука особенно подходят для применения в тех местах, где они могут контактировать с маслами, смазками или аналогичными веществами.

При установке профиль должен быть слегка сжат соседними компонентами в соответствии с размером w₂. Это обеспечивает оптимальное уплотнение. Рекомендуется придерживаться рекомендаций по радиусу размещения (r₁... r₄) для обеспечения плотного и долговечного уплотнения профиля и облегчения сборки.

По производственным причинам уплотнительный профиль, изготовленный из бутадиен-нитрильного каучука, имеет с одной стороны вентиляционные отверстия (на расстоянии около 2 м), что необходимо учитывать при проектировании и монтаже.

• Материал MVQ других цветов

• Характеристики эластомера

• Характеристики нержавеющей стали

Введение

Способы использования и области применения

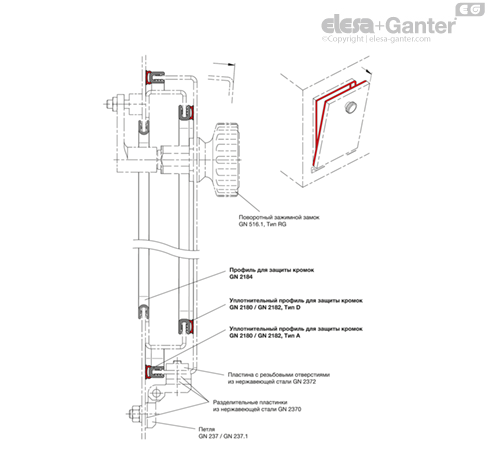

При использовании защиты кромок при работе с оборудованием и деталями станка, изготовленными из металлических профилей, риск порезов и ссадин снижается до минимума. При этом профили обеспечивают визуальный «декоративный эффект». Другие возможные способы применения включают прокладку кабелей и труб, где необходимо обходить отверстия и края разделительных пластин. Это обеспечивает надежную защиту от отслаивания и износа кабелей и труб.

Как правило, использование профилей для защиты кромок может уменьшить необходимость в дальнейшей обработке, т.е. закругление кромок и снятие заусенцев с разрезанных металлических листов, а также с металлических листов, разрезанных с помощью лазерной резки.

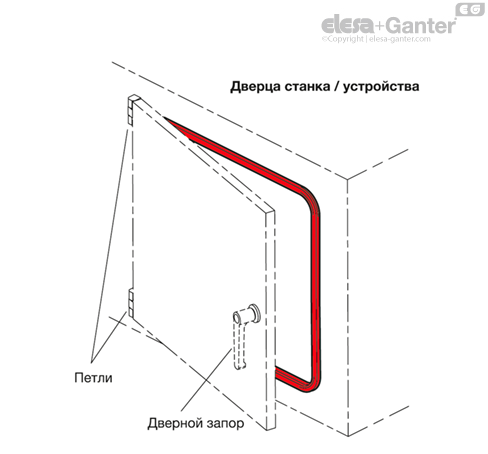

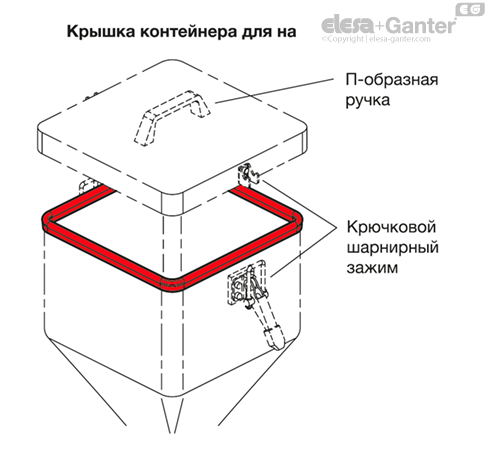

Уплотнительные профили для защиты кромок обеспечивают те же преимущества, что и обычные профили для защиты кромок. Однако их использование рекомендуется в тех случаях, когда двери, крышки и люки требуют дополнительной герметизации во избежание выброса пыли, теплого воздуха или шума или для предотвращения попадания струи воды.

Конструкция

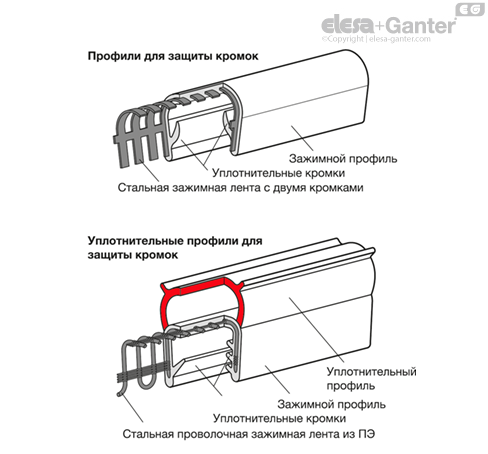

Профили для защиты кромок состоят из экструдированного зажимного профиля, который образует основание конструкции и используется на кромке листового металла для крепления профиля защиты кромки.

Для увеличения зажимного усилия зажимной профиль усиливается арматурой, что помогает предотвратить отсоединение профиля после сборки.

Зажимная вставка доступна в виде стальной зажимной ленты или в виде зажимной ленты из стальной проволоки. Стальные зажимные ленты имеют больший эффект зажима, в то время как зажимные ленты из стальной проволоки позволяют уменьшить радиус сборки, что также обеспечивает более равномерное выравнивание краев.

Уплотнительный профиль крепится к верхней или боковой стороне зажимного профиля и является значительно более мягким. Он может быть изготовлен как из основного материала зажимного профиля, так и из специальных материалов для определенных областей применения. Для достижения надлежащей герметизации уплотнительный профиль должен быть предварительно напряжен и/или сформован так, чтобы он мог плотно прилегать к противоположной поверхности.

Уплотнительная лента внутри зажимного профиля обеспечивает герметизацию уплотнительного профиля для защиты кромок с краем листа.



Сборка

Для выравнивания профилей можно использовать боковые кусачки и ножницы, пригодные для резки металлической зажимной вставки. Любые концевые детали зажимной вставки, выступающие из зоны резания, должны быть удалены во избежание травм. При необходимости концы и косяки профиля могут быть затем загерметизированы и / или заклеены.

Прикрепление профилей к краям фиксируется с помощью зажимной вставки. Использование клея или других клеящих материалов обычно не требуется.

Как правило, профили можно закрепить, надавливая вручную. При необходимости профиль можно зафиксировать, слегка ударяя по нему молотком с мягким бойком.

Минимальные радиусы размещения

Для обеспечения правильного уплотнения профиля и предотвращения его отсоединения размещение не должно выходить за пределы минимальных радиусов. Это дополнительно упрощает сборку профилей.

Величины радиусов перечислены в соответствующих стандартах, ими следует руководствоваться. В зависимости от направления использования различают разрезные или изогнутые радиусы, другими словами, внутренние или наружные профили уплотнения.



Формовка

Теоретически уплотнительные профили для защиты кромок должны обеспечивать деформацию х, составляющую приблизительно 30-50% от максимального значения, для обеспечения надежного уплотнения.

Деформация более 50% может негативно отразиться на уплотнении и уменьшить упругость уплотнительного материала по причине пластической деформации.



Основные материалы, характеристики

Профили могут быть изготовлены из различных основных материалов в зависимости от вида применения. Для облегчения выбора в таблице справа приведены общие характеристики.

Из-за большого количества химических веществ, растворителей и т. д. указать точные технические характеристики невозможно, так как базовые материалы, которые являются неустойчивыми, в сочетании с определенными материалами могут быть долговечными, и наоборот. Концентрация, температура и время воздействия также имеют важное значение. Заказчику рекомендуется провести испытание на устойчивость при сочетании соответствующих материалов в контакте друг с другом.

Сертификация UL (уплотнительные профили из EPDM)

UL (Underwriters Laboratories) – независимая международная компания, работающая в области науки о безопасности, аналогичная компании TÜV в Германии. Проводимые данной компанией испытания являются приоритетными для использования на американском рынке.

Уплотнительные профили для защиты кромок GN 2180, изготовленные из EPDM, имеют маркировку «Компонент, сертифицированный лабораторией UL по технике безопасности в США». Это означает, что профили могут использоваться в качестве компонентов готовой продукции, которая также предназначена для использования в соответствии с сертификацией лаборатории UL.

Эти виды сертификации приобретают все большую важность для клиентов и компаний, поскольку они гарантируют высокое качество, надежную обработку, длительный срок службы, а также полную безопасность продукта.
