Характеристики
Типы
Идентификационный номер
- № 4: с 2 накидными гайками из нержавеющей стали DIN 917
Нержавеющая сталь AISI CF-8
матовая отделка, дробеструйная обработка
Втулочный подшипник
Пластик (ПТФЭ)
Болт с квадратным подголовком DIN 603
Нержавеющая сталь
Накидные гайки DIN 917 / Шайбы
Нержавеющая сталь
Пластик (полиацеталь POM)
Силиконовая резина, твёрдость по Шору (40...60)А
Информация

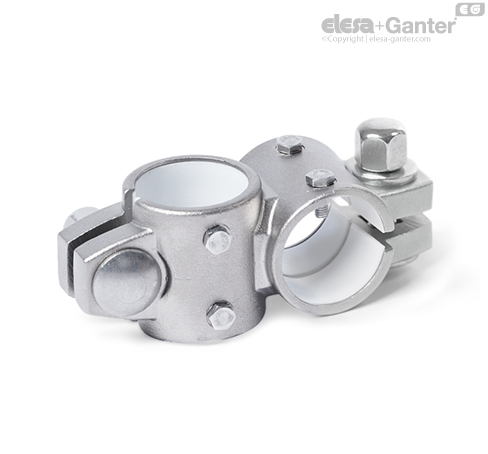

Двусторонние зажимы линейного привода GN 132.25 основаны на двусторонних соединительных зажимах. Предусмотренные дополнительно крепёжные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением G оснащены втулочными подшипниками.
При расположении винтов z зазор отверстий направляющей d1 / d2 можно регулировать, или зажимы линейного привода можно зажать после регулировки. Тип B оснащён уплотнениями на местах расположения винтов.
Для быстрого зажима без использования инструментов можно заменить накидные гайки на регулируемые ручки рычажного типа GN 911.3 перечисленные в таблице в качестве принадлежностей.
