Характеристики
Идентификационный номер
№ 2: с зажимным винтом из нержавеющей стали DIN 912
Вариант исполнения из алюминия
Алюминий
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW

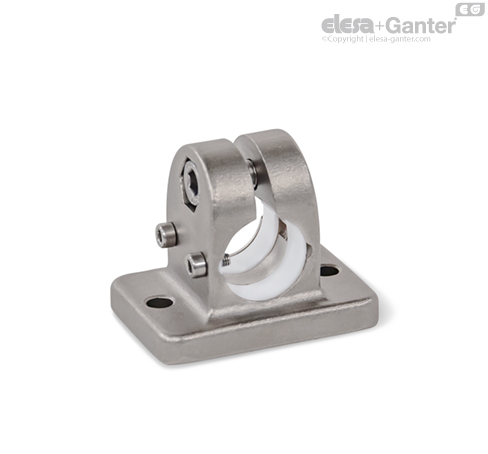

Вариант исполнения из нержавеющей стали
- Нержавеющая сталь AISI CF-8 NI
- матовая отделка, дробеструйная обработка
- только c втулочным подшипником
Втулочный подшипник
Пластик (ПТФЭ)
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Зажимы линейного привода с фланцем GN 145.1 основаны на фланцевых соединительных зажимах. Предусмотренные дополнительно монтажные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением G оснащены втулочными подшипниками.
При расположении винтов z зазор отверстия направляющей d1 можно регулировать, или зажимы линейного привода можно зажать после регулировки.
Для быстрого зажима без использования инструментов можно заменить винт с головкой под торцевой ключ на регулируемые ручки рычажного типа GN 911 / GN 911.3 перечисленные в таблице в качестве принадлежностей.
