Характеристики
Типы
Идентификационный номер
- № 4: с накидной гайкой из нержавеющей стали DIN 917
Нержавеющая сталь AISI CF-8
матовая отделка, дробеструйная обработка
Втулочный подшипник
Пластик (ПТФЭ)
Болт с квадратным подголовком DIN 603
Нержавеющая сталь
Накидные гайки DIN 917 / Шайбы
Нержавеющая сталь
Пластик (полиацеталь POM)
Силиконовая резина, твёрдость по Шору (40...60)А
Информация

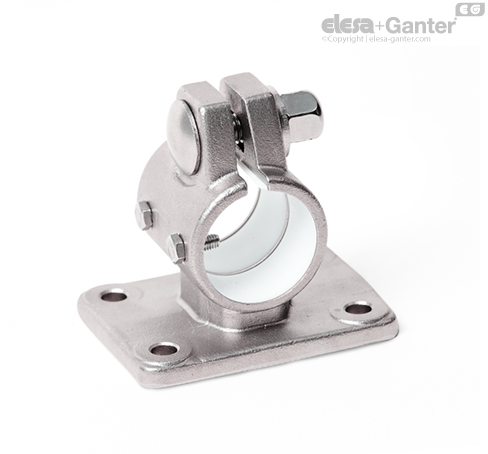

Фланцевые зажимы линейного привода GN 146.15 основаны на фланцевых соединительных зажимах. Предусмотренные дополнительно крепёжные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением G оснащены втулочными подшипниками.
При расположении винтов z зазор отверстия направляющей d1 можно регулировать, или зажимы линейного привода можно зажать после регулировки. Тип B оснащён уплотнениями на местах расположения винтов.
Для быстрого зажима без использования инструментов можно заменить накидную гайку на регулируемые ручки рычажного типа GN 911.3 перечисленные в таблице в качестве принадлежностей.
