Характеристики
Типы
- Тип R1: Правая резьба, цапфа на одном конце
- Тип R2*: Правая резьба, цапфа на обоих концах
- Тип L1: Левая резьба, цапфа на одном конце
- Тип L2*: Левая резьба, цапфа на обоих концах
* обычно отсутствуют на складе
- Нержавеющая сталь AISI 304 NI*
Шпиндель с трапецеидальной резьбой
- Соответственно сталь, нержавеющая сталь AISI 303
Гайка винтовой передачи
Орудийная бронза
Торцевая крышка
Пластик
Информация

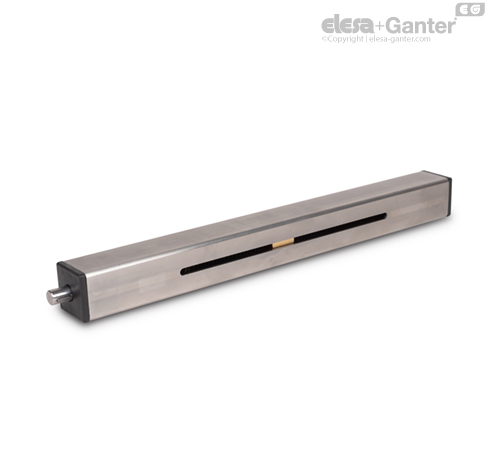

Квадратные линейные приводы GN 291.1 используются, если зажимы для линейного привода подвергаются воздействию больших сил кручения.
В дополнение к стандартным длинам хода, указанным в таблице выше для линейных приводов, любой ход в пределах максимальной длины хода также возможен.
С помощью зажимов линейного привода линейное перемещение гайки винтовой передачи может передаваться снаружи через ведомую деталь. Ведомые детали включены в поставку вместе с соответствующими зажимами линейного привода. Кроме того, ассортимент зажимных соединителей для труб включает в себя множество различных деталей для монтажа линейных приводов.
Для измерения смещения и позиционирования соединителей для линейного привода квадратная трубка может быть снабжена продольной шкалой.
