GN 291-SCR Позиционеры линейные Сталь, хромированная

В дополнение к стандартным длинам хода, указанным в таблице выше для линейных приводов, любой ход в пределах максимальной длины хода также возможен.

Помимо широкого ассортимента зажимных соединителей для труб, также существует множество различных деталей для фиксации линейных приводов и для конструирования соединителей линейного привода.

Для измерения смещения и позиционирования соединителей для линейного привода могут быть установлены цифровые, а также аналоговые датчики положения и, кроме того, направляющая трубка может быть снабжена продольной шкалой.

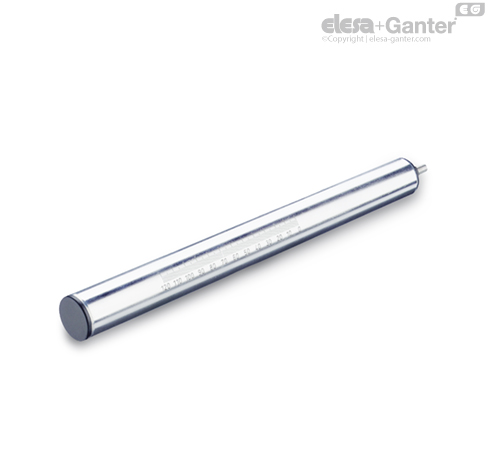

• Продольная шкала GN 299

• Соединители линейного привода, зажимные соединители и аксессуары для труб заказываются отдельно.

• Трубка DIN 2462 из нержавеющей стали NI

• Характеристики нержавеющей стали

• Техническое описание линейных приводов



Описание

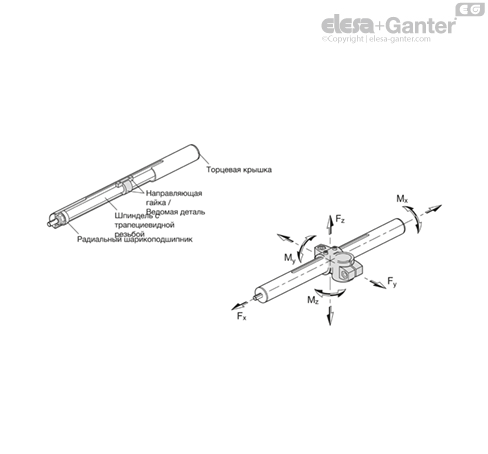

Ведущая гайка движется в осевом направлении по шпинделю линейного привода, снабженному трапецеидальной резьбой и опирающемуся на шарикоподшипники. Толкатель предотвращает проворачивание в обратном направлении и создает связь с различными соединителями линейного привода. Линейные приводы предназначены для ручного управления (маховик).

Точность позиционирования составляет 0,2 мм при длине хода 300 мм, максимальное отклонение в обратном направлении – 0,1 мм.

Доступны направляющие трубки из хромированной стали (SCR) или коррозионно-стойкие из нержавеющей стали (NI). Они изготовлены с диапазоном допуска труб из прецизионной стали DIN 2391 или DIN 2462.

Большое разнообразие различных деталей доступно в проекте зажима для труб для фиксации линейных приводов на месте и для их модернизации до зажимов линейного привода.

Кроме того, цифровые датчики положения (DD52R / DD51) могут быть прикреплены для замера смещения или определения позиции.

Там, где возникают высокие торсионные силы Mx, предпочтение следует отдать линейным приводам с квадратной трубой или линейным приводам с двумя трубами.

Доступны разнообразные детали из проекта зажимов для труб также для квадратных труб. Зажимы для линейного привода составлены из элементов, состоящих из двух частей, с тем чтобы к точности квадратных труб не предъявлялись какие-либо специальные требования.



Характеристики

Шкала выгравирована с лазерной точностью

Информация

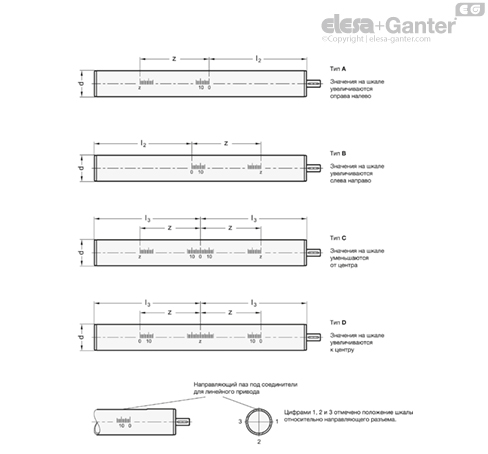

Продольная шкала GN 299 типа A и B обычно используются в сочетании с линейными приводами GN 291 и GN 291.1, шкала типа C и D обычно используется для линейных приводов GN 292 и GN 293.

Продольная шкала может быть заказана только вместе с линейными приводами.
