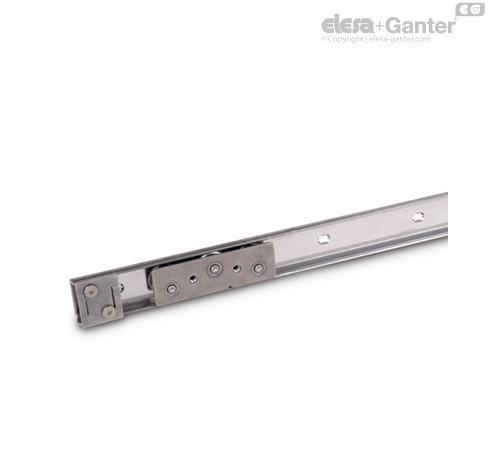

GN 1490-NI Системы линейных направляющих Нержавеющая сталь

Системы линейных направляющих GN 1490 обычно монтируются парами с горизонтальной центровкой, вертикально (см. рисунок) или перпендикулярно. Эти системы используются в сферах, предусматривающих простую линейную траекторию хода, например в автоматике, автомобильной промышленности или машиностроении.

Оптимальные характеристики хода в сочетании с низкой потребностью в техобслуживании обеспечиваются установкой кареток с кулачковыми роликами, пригнанными к направляющим без зазора. Система готова к использованию непосредственно после установки кареток с кулачковыми роликами.

Система линейных направляющих состоит из направляющей, одной или двух кареток с кулачковыми роликами и определенного набора концевых ограничителей. Детали поставляются в разобранном виде. Направляющая монтируется на правую или левую сторону изделия. В ходе монтажа кареток с кулачковыми роликами следует учитывать направление воспринимаемой нагрузки (контрольная насечка). Необходимо выполнять все инструкции по смазке и техническому обслуживанию.

• другая длина направляющей (до 3,994 мм)

• другое расстояние между отверстиями / Отделка

Монтажные отверстия и крепёжные винты

В ходе монтажа нужно использовать все монтажные отверстия в направляющей и крепежную резьбу на каретке с кулачковым роликом. Это обеспечит равномерную передачу усилий, возникающих при максимальной нагрузке F_L / F_A, на несущую конструкцию. Отсутствие крепежных винтов соответственно снижает нагрузочную способность. Другие технологические отверстия в направляющих не показаны.

Для монтажа кареток с кулачковыми роликами можно использовать различные винты M5. Однако направляющую следует монтировать винтами, указанными в таблице. В целом, рекомендуется использовать винты с классом прочности 8.8 с указанным моментом затяжки. Максимальный момент для винтов с потайной головкой концевых ограничителей составляет 4-5 Нм, что обеспечивает максимальную силу фиксации, не деформируя направляющую.

Предустановленные резиновые упоры автоматически зажимаются винтами с потайной головкой и амортизируют упоры роликовых кареток в соответствующих конечных положениях.

Смазывание и обслуживание

Контактные поверхности направляющих перед первым использованием нужно смазать консистентной смазкой для роликов. Примеры подходящих смазок: Cassida Grease GTX 2, Shell Gadus S2 V220 и Alvania EP 1 или Klüberplex BE 31-222. В пищевой или фармацевтической промышленности применяются смазки класса Н1 и выше, соответствующие стандартам FDA (Управление по контролю качества пищевых продуктов и лекарственных средств). Смазку нужно равномерно распределить с помощью кисти по всей поверхности направляющей.

По прошествии 50 000 рабочих циклов направляющие нужно очистить чистой ветошью и смазать повторно. Если существует риск загрязнения, интервалы между техобслуживаниями нужно сократить. В целом, загрязнение можно предотвратить с помощью крышек или оптимального позиционирования системы линейных направляющих.

При проектировании и сборке систем линейных направляющих рельсов следует принять во внимание нижеприведенные указания по монтажу.

Они позволят обеспечить плавную и тихую работу, низкий износ и надлежащее функционирование при длительном использовании.

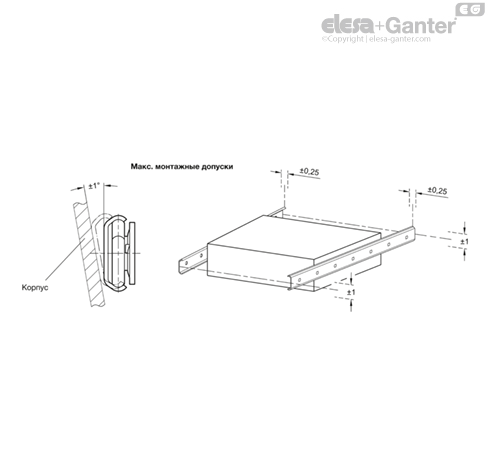

• Монтажные поверхности систем линейных направляющих (направляющих и кареток на кулачковых роликах) должны быть выставлены на одном уровне, параллельно и под правильными углами, а также должны быть правильно расположены относительно друг друга. В случае использования концевые ограничители должны располагаться таким образом, чтобы доступ к ним обеспечивался максимально синхронно.

• Крепежные отверстия следует наносить таким образом, чтобы исключить скручивание или деформацию направляющих рельсов при монтаже. Указанный монтажный допуск +0,2 / +0,5 мм обеспечивает растягивающую нагрузку рельса в направлении центра применения, что гарантирует оптимальную и износостойкую работу.

• После монтажа систем линейных направляющих необходимо убедиться в плавности хода. При наличии заедания или деформации, причину необходимо выявить и устранить надлежащим образом.



Максимальная нагрузка систем линейных направляющих рельсов соответствует двум кареткам на кулачковых роликах с 5 роликами. Если более высокие нагрузки подлежат перемещению при помощи дополнительных кареток на кулачковых роликах, функционирование должно быть проверено в процессе установки для проверки. Общая ширина и жесткость конструкции также играют роль и могут отрицательно сказаться на характеристиках грузоподъемности и износа.

Для достижения указанной номинальной нагрузки F_R каретки на кулачковых роликах должны быть установлены таким образом, чтобы сторона с большим количеством роликов получала нагрузку. Во избежание путаницы она обозначена насечкой на корпусе основания каретки.

Общая нагрузка FG должна передаваться на каретки на кулачковых роликах по возможности без осевого смещения. Следует избегать внезапных толчков и встряски, а также вибраций, воздействующих на системы линейных направляющих. Приложение или поглощение крутящих усилий в направлениях M_X и M_Z через каретку на кулачковых роликах не предусматривается.



Системы линейных направляющих рельсов предпочтительно устанавливать вертикально, попарно и с горизонтальным выравниванием. Это позволит обеспечить максимальную стабильность и жесткость на кручение при небольшом монтажном пространстве. Рабочие характеристики в такой компоновке оптимальны, а износ сводится к минимуму.

В отличие от телескопических направляющих направляющие рельсы можно использовать в вертикальном положении, поскольку благодаря отсутствию в конструкции шарикового сепаратора не возникает выскальзывания шариковых сепараторов. Необходимо учитывать только направление приложения нагрузки для корректной установки каретки на кулачковых роликах в направляющих.

Горизонтальный монтаж рельсов (в «лежачем» положении) также возможен, но с некоторыми ограничениями. Максимальная нагрузка в таком случае указывается как номинальная нагрузка F_A. При нежелательном поперечном сечении рельса можно ожидать, что более высокие усилия приводят к раздвиганию направляющих, в результате чего может происходить соударению кареток на кулачковых роликах с головками монтажных винтов. При возникновении сомнений проверьте функционирование направляющих в тестовой сборке.

предпочтительно	вертикально, с обеих сторон
приемлемо	вертикально со смещением, с обеих сторон	вертикально под наклоном, с обеих сторон
неприемлемо	вертикально, с одной стороны	горизонтально, с одной стороны

• Для длины хода, превышающей максимальную стандартную длину направляющих рельсов, можно установить последовательно несколько рельсов. В данном случае монтажные отверстия для направляющих рельсов должны располагаться максимально точно для сведения к минимуму любого возможного смещения между направляющими рельсами.

• При необходимости направляющие могут быть разделены на участки любой длины. При распиливании постарайтесь не повредить профиль поперечного сечения. Рекомендуется использовать зажим. После резки с поверхности необходимо снять заусенцы и зачистить перед нанесением смазки на рабочие поверхности.
