GN 1440-B Телескопические направляющие С резиновым концевым упором

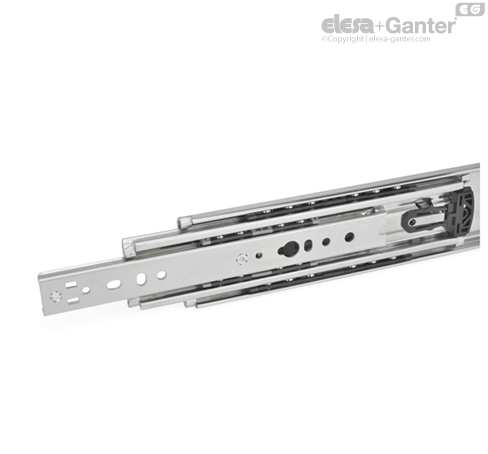

Телескопические направляющие GN 1440 устанавливаются вертикально и попарно. Длина хода l₁ выдвигающейся части составляет около 100 % её номинальной длины (полное выдвижение). Запатентованные пластиковые шариковые сепараторы обеспечивают максимальную плавность хода.

Телескопические направляющие разных типов, например, с замком и без замка, можно свободно комбинировать. Именно поэтому GN 1440 поставляется одним блоком, а не парами. Благодаря симметричной конструкции типы B и K можно устанавливать как с левой, так и с правой стороны подвижной секции.

Все монтажные отверстия легко доступны через вспомогательные отверстия. Показаны только монтажные отверстия, однако могут иметься и другие, связанные с процессом производства, отверстия.

* Отверстие используется только в конструкциях типов B и K. | ** Отверстие используется только в конструкциях типов B, MR и ML.

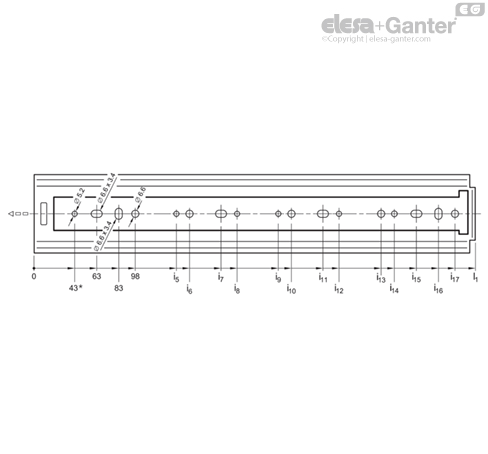

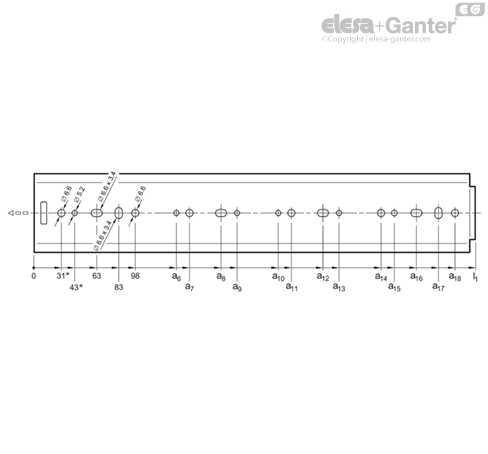

Для эффективного гашения указанных нагрузок F_S, возникающих в конструкции, необходимо вкручивать винты во все сквозные отверстия диаметром 6,6 мм во внешних и внутренних направляющих. Либо же используются отверстия диаметром (Ø) 5,2. Удлинённые отверстия Ø 6,6 x 3,4 при необходимости упрощают регулировки в ходе монтажа. Неиспользование крепёжных винтов снижает грузоподъёмность. Для крепления можно использовать винты следующих типов:

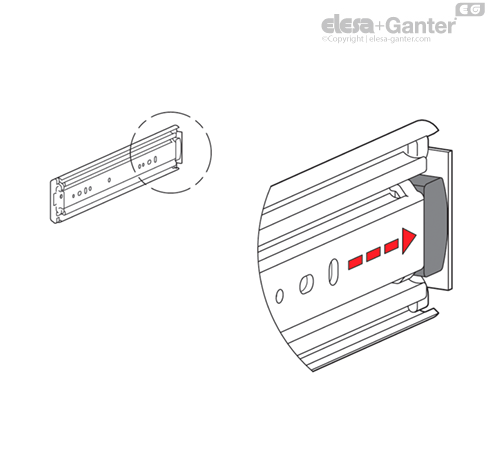

Резиновые упоры смягчают удары направляющей в двух соответствующих конечных положениях. Благодаря этому шум сводится к минимуму и увеличивается срок службы. Частично скрытые, частично видимые упоры, прикреплённые к направляющим, соответствуют всем требованиям к форме, материалу и твёрдости.

Если в направлении выдвижения возникают значительные статические или динамические нагрузки, они должны гаситься дополнительными концевыми упорами.

Типы MR / ML используются в случаях, когда направляющие необходимо зафиксировать в полностью задвинутом положении. Эта функция предотвращает самопроизвольное выдвижение направляющей, например, из-за наклонного положения. Если в направлении выдвижения в фиксированном положении возникают значительные нагрузки, они должны гаситься дополнительными элементами фиксации.

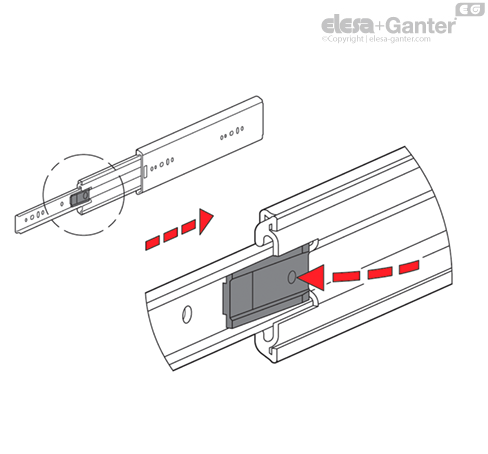

В закрытом состоянии механизм защёлки под действием пружины фиксируется в проёме внешней направляющей. Нажатие на рычажок защёлки освобождает внутреннюю и среднюю направляющую для выдвижения. Вернувшись в задвинутое положение, механизм автоматически фиксируется в проёме внешней направляющей путём защёлкивания.

Тип K используется в случаях, когда направляющие должны находиться в фиксированном выдвинутом положении определённый промежуток времени. Эта функция позволяет выполнять техническое обслуживание, например, при увеличении длины выдвижения. Если в фиксированном положении возникают значительные нагрузки, они должны гаситься дополнительными элементами фиксации.

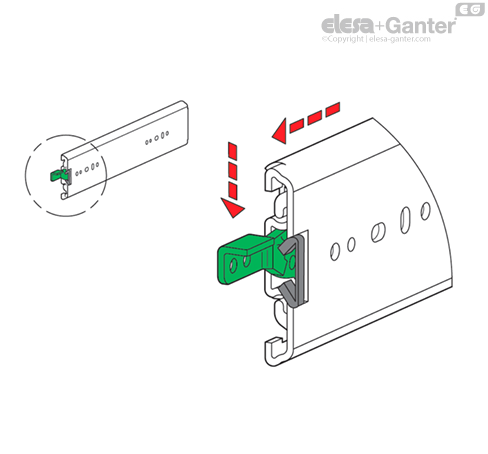

Для активации этой функции направляющая должна быть полностью выдвинута вперёд, где она автоматически зафиксируется на месте с помощью предварительно натянутого расцепляющего рычага. Нажатие на данный рычаг освобождает направляющую, позволяя ей снова вернуться в задвинутое положение.

Типы QR / QL сочетают в себе функции типов MR, ML и K. Внутренняя и средняя секции фиксируются в двух конечных положениях.

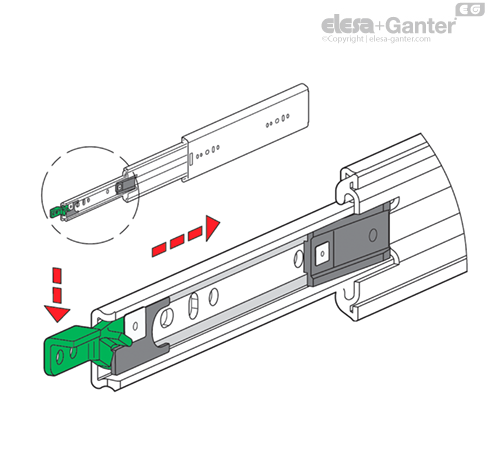

В отличие от фиксации типа K типы QR / QL приводятся в действие благодаря внутреннему соединению. Нажатие на зелёный рычаг разблокировки активирует фиксирующий рычажок, освобождая направляющую для втягивания или выдвижения.
