Характеристики
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Вариант исполнения из алюминия
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW

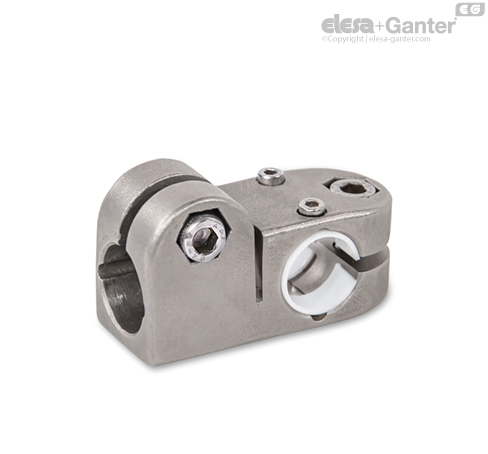

Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI CF-8 NI
матовая отделка, дробеструйная обработка
только c втулочным подшипником
Втулочный подшипник
Пластик (ПТФЭ)
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Т-образные угловые зажимы линейного привода GN 191.1 основаны на Т-образных угловых соединительных зажимах. Предусмотренные дополнительно крепёжные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением «G» оснащены втулочными подшипниками.
При расположении винтов z2 зазор отверстия направляющей d1 можно регулировать, или зажимы линейного привода можно зажать после регулировки.
Для быстрого зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки, GN 911 / GN 911.3 перечисленные в таблице в качестве принадлежностей.
