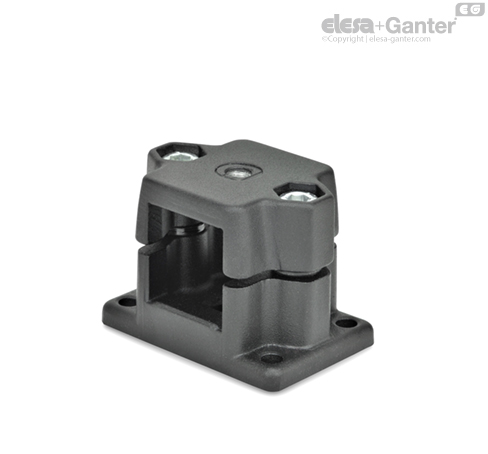

GN 147.7-G Фланцевые фиксирующие подвижные узлы с резьбой

Благодаря фланцевым фиксирующим подвижным узлам GN 147.7 обеспечивается лёгкий и быстрый возврат в обратное положение путём скольжения вдоль квадратной конструкционной трубки. Соответствующие отверстия для типа R или зенковки для типа D могут быть выполнены пользователем в соответствии с инструкциями проектирования или заказаны в виде готовых конструкционных трубок с контровочными отверстиями GN 990.1 .

Для быстрого зажима без использования инструментов можно заменить винты с головкой под торцевой ключ на местах расположения винтов z на регулируемые ручки рычажного типа GN 911  перечисленные в таблице в качестве принадлежностей.

Центрирующие втулки в сквозных отверстиях исключают осевой люфт между верхней и нижней частями фиксирующих подвижных узлов.

Фланцевые фиксирующие подвижные узлы GN 147.7 поставляются с несобранным стопорным штифтом (тип R) или пружинным фиксатором (тип D). Тип G с резьбой подходит для конкретных случаев применения.

• Регулируемые ручки рычажного типа GN 911

• Характеристики нержавеющей стали

Прямоугольные размеры фиксирующих подвижных узлов рассчитаны для конструкционных трубок GN 990. Они могут быть оснащены контровочными отверстиями (B или S) в соответствии с размерами, указанными в таблице.

Конструкционные трубы с контровочными отверстиями могут поставляться как стандартные детали  GN 990.1  отрезанные по длине и готовые к монтажу.
