GN 4470-A1
GN 4470
Магнитные защёлки
78711-R,20
78710-R,10
78712-R,50
илиGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Цинк, литьё под давлением
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
серебристый цвет, RAL 9006, текстурированная отделка SR
Материал магнита
NdFeB
Неодим, железо, бор
термостойкость до 80 °C
Резиновая крышка (магнитная поверхность)
Эластомер (TPE), чёрный цвет
Твердость по Шору по шкале А: ок. 80
Контактная пластина
Сталь
гальванически оцинкована с голубой пассивацией
Магнитные защёлки GN 4470 — компактные детали, удерживающие крышки, двери (в том числе раздвижные) в закрытом положении. Обрезиненная магнитная поверхность уменьшает шум и предотвращает повреждение противоположной части.

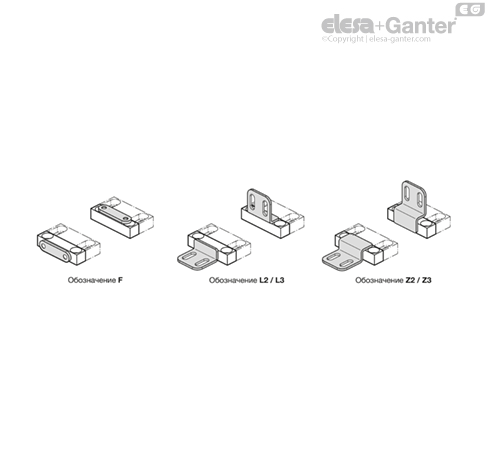

Контактные пластины для разных вариантов установки расширяют возможный диапазон применений и используются, например, в случаях, когда желательно наличие магнитной защёлки, но противоположная часть является немагнитной.
Для магнитных защёлок типов A1 и A2 во время монтажа требуется обеспечить полный контакт поверхностей в области запирающей пластины.
| Размер сетки профильной системы | Магнитные защёлки с контактной пластиной | ||||
| Тип - идентификация | |||||
| A1 - L ... | A1 - L ... | A1 - L ... | A2 - Z ... | C2 - F | C2 - L ... |
| - | Дверь наружного монтажа | Дверь наружного монтажа - утопленный магнит | Закладная дверь | Дверь наружного монтажа | Раздвижная дверь |
| - | |||||
| 20 | - | L2 | Z2, s = 0 ... 10 mm | F | L2, s = 0 ... 10 mm |
| 30 | - | L2 | Z3, s = 0 ... 15 mm | F | L3, s = 0 ... 15 mm |
| 40 | L2 | L2 | Z3, s = 0 ... 10 mm | F | L3, s = 0 ... 10 mm |
| 45 | L2 | L2 | Z3, s = 0 ... 7 mm | F | L3, s = 0 ... 7 mm |
