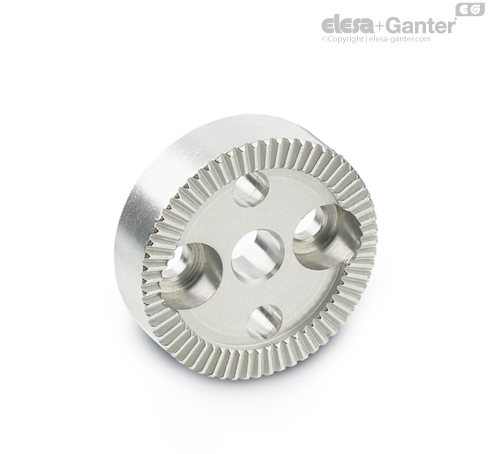

GN 187.4-NI
GN 187.4
Аксессуары для зубчатых опорных пластин
78711-R,20
78710-R,10
78712-R,50
илиGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Тип A: с резьбовым отверстием d3
в центре, с двумя потайными отверстиями
для винтов с головкой под торцевой ключ
Тип B: с отверстием d4 в центре,
с двумя потайными отверстиями
для винтов с головкой под торцевой ключ
Тип C: с резьбовым отверстием d3
в центре, с двумя резьбовыми крепёжными отверстиями
Тип D: с отверстием d4 в центре,
с двумя резьбовыми крепёжными отверстиями
Тип E: без отверстий
бесцветный, незакалённый
закалённый, чёрный цвет, окисленный паром
AISI 316L

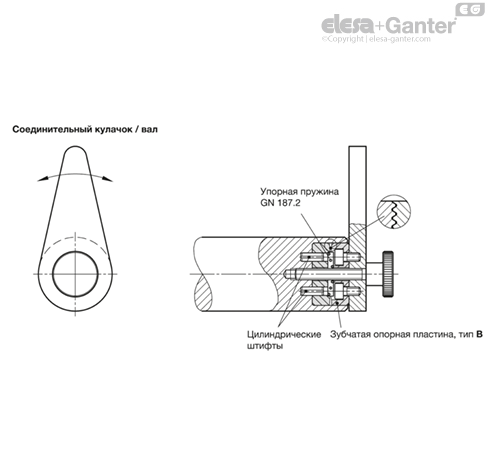

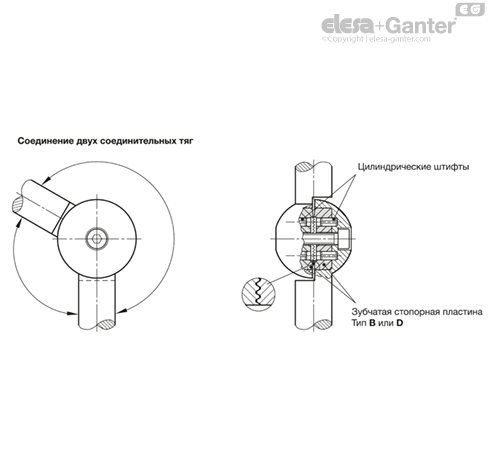

При помощи зубчатых опорных пластин GN 187.4 стандартные детали могут быть сцеплены и жёстко зафиксированы под определённым углом.
Угловое положение крепёжных отверстий по отношению к зубцам не определено в стандартной конструкции. Указание точного расположения доступно в специальной конструкции.

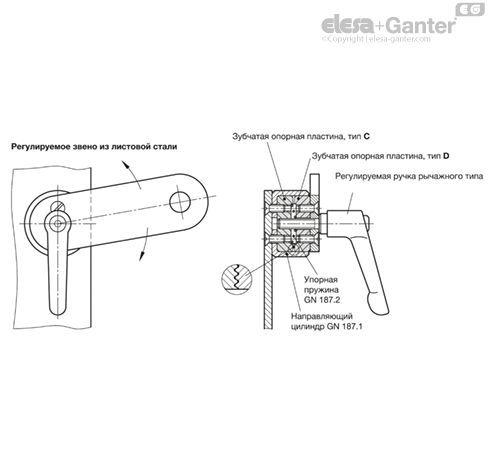

Различные варианты конструкции этих пластин обеспечивают их универсальность практически во всех областях применения. В дополнение к зубчатым опорным пластинам можно использовать следующие дополнительные комплектующие: направляющие державки GN 187.1 и упорные пружиныGN 187.2 которые выпускаются в качестве стандартных дополнительных принадлежностей.
