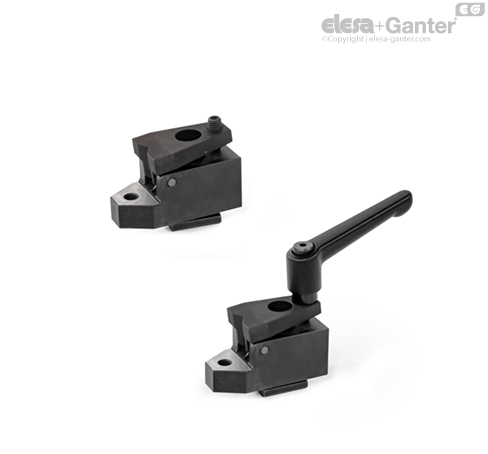

GN 9190.2-P Боковые зажимы с призматической зажимной вилкой

С боковыми зажимами GN 9190.2, заготовки зажимаются поворотной зажимной вилкой. Сила зажима действует в боковом направлении и в направлении сверху вниз для прижатия заготовки к фиксированным упорам и опорной поверхности. Резьба, встроенная в опору, адаптируется при необходимости под любые позиционные и опорные элементы.

Ход зажима зажимной вилки получается в результате глубины ввинчивания зажимной резьбы d₄. При отпускании зажимного винта происходит возврат зажимной вилки под действием пружины. Небольшая общая высота боковых зажимов позволяет механическую обработку всей поверхности заготовки.

Боковые зажимы можно ввинчивать напрямую, например в монтажную пластину, или крепить к столам механической обработки при помощи T-образных пазов. Кроме того, имеется возможность их монтажа в любом положении перпендикулярно T-образному пазу с использованием опорных блоков со шлицами GN 9190.3, которые доступны в качестве вспомогательных принадлежностей.

• Опорные блоки со шлицами GN 9190.3

• Значения прочности винтов / гайки
