Характеристики
Вариант исполнения из стали
Типы
- Тип A: цельносферический шарик
- Тип B: шарик с плоским срезом
- Тип V: шарик с плоским срезом, с поворотным ограничителем хода
- Тип VR: шарик с плоским срезом, с поворотным ограничителем хода, рифлёный
- Класс разрывной прочности 12.9

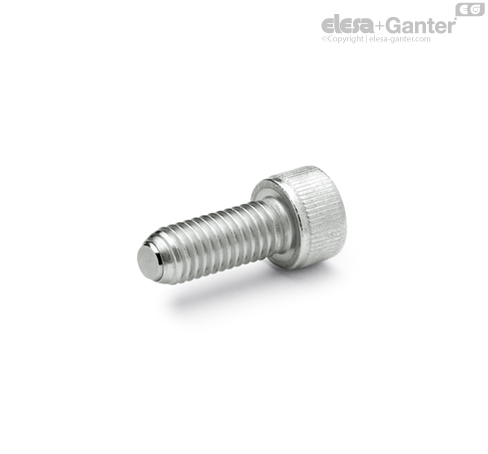

Вариант исполнения из нержавеющей стали
Типы
- Тип AN: цельносферический шарик
- Тип BN: шарик с плоским срезом
- Тип VN: шарик с плоским срезом, с поворотным ограничителем хода
- Тип VRN: шарик с плоским срезом, с поворотным ограничителем хода, рифлёный
Винт
Нержавеющая сталь AISI 304
Шарик
Нержавеющая сталь AISI 440C
закалённый
Информация
Винты с шаровым наконечником GN 606 с цельносферическим шариком (Тип A / тип AN) используются в видах применения, где требуется шариковый точечный контакт.
Подвижный шарик с плоской гранью (тип B / тип BN) позволяет зажимать или создавать опору непараллельным поверхностям.
Шарик типа V/VN/VR/VRN может поворачиваться максимально на 9° для обеспечения сохранения крепления на плоском участке шарика.
