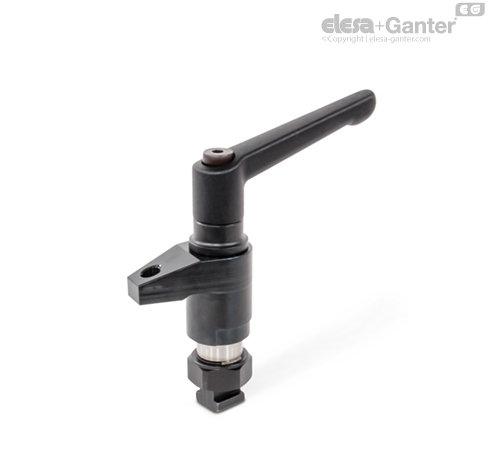

GN 9192-K Зажимы, поджимаемые вниз C регулируемой рукояткой с усиленным прижимным действием

Зажимы, поджимаемые вниз, GN 9192 представляют собой компактные зажимные элементы для быстрого и надёжного зажатия в инструменте и крепёжной конструкции. При повороте и затяжке зажимного винта или регулируемой ручки рычажного типа происходит перемещение прихвата вниз для прижатия заготовки.

Прихват можно вручную повернуть на 360°, чтобы можно было быстро и легко вставить и извлечь заготовки сверху. Резьба на прихвате d₃ может использоваться для позиционных элементов и прижимных упоров.

Позиционное кольцо GN 9192.2, доступное в качестве вспомогательного приспособления, ограничивает диапазон вращения зажимов, поджимаемых вниз, до 110° влево или вправо через позиционный штифт. Положение кольца можно отрегулировать для гарантированного достижения положения зажима, когда зажим вращается по позиционному штифту.

Зажимы, поджимаемые вниз, можно ввинчивать напрямую, например в монтажную пластину, или крепить к столам механической обработки при помощи T-образных пазов. Цилиндры высоты GN 9192.3 могут использоваться для увеличения высоты зажима. Регулируемая ручка рычажного типа (тип K) поставляется в разобранном виде.

• Позиционное кольцо GN 9192.2

• Цилиндры высоты GN 9192.3

• Значения прочности винтов / гаек
