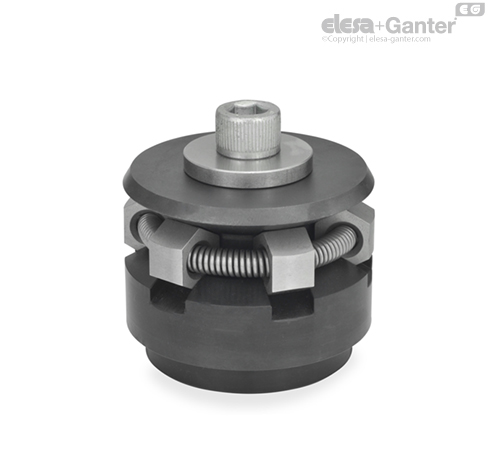

GN 411.2-S Зажимы центрирующего отверстия с зажимными сегментами

С зажимами центрирующего отверстия GN 411.2 заготовки могут быть централизованно расположены и зажаты изнутри отверстия.

Они обеспечивают следующие преимущества:

- Точная самоцентровка

- Повторяемость: ± 0,025

- Точность концентричности: ± 0,05

- Крепкий и устойчивый зажим через 3 или 6 контактных точек на заготовке

- Зажим заготовок с неровной или шероховатой поверхностью (например, литьё) с типом K

- Зажим без деформирования

- Уменьшенная высота

- Может быть установлен в любом положении

- Большой регулируемый диапазон

- зажим, направленный вниз

• Зажимы центрирующего отверстия GN 411.3, действующие с противоположной стороны, соответственно, для гидравлических или пневматических действий

• Зажимы центрирующего отверстия с 2 зажимными элементами для зажима труб

• Основные допуски по стандартам ISO

Размеры



Принцип действия

Круговой шариковый сепаратор, содержащий 3 или 6 шариков, проталкивается за пределы точно над направляющей воронкой при помощи винта, который посредством действующей резьбы увеличивает внешний диаметр кругового шарикового сепаратора. Это, в свою очередь, приводит к устойчивому контакту между центровочным зажимом и отверстием заготовки.

Тип К (с шариками) используется для зажимных видов применений, где допустимы небольшие отметки на шариках в контактных точках с заготовкой. Тип S (с зажимными сегментами) используется в тех случаях, где отметки на зажимных точках на заготовке являются недопустимыми.
