Характеристики
Вариант исполнения из стали
Сталь, 1.7225 (42 CrMo 4V) ST
гальванически оцинкована с голубой пассивацией
Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI 303
(X 10 CrNiS 18-9) NI
F2: макс. суммарная величина за вычетом макс. предварительной нагрузки
- для винтов 8.8 µ = 0,125 (Стальной вариант исполнения)
- для винтов 6.8 µ = 0,14 (Версия исполнения из нержавеющей стали)
Информация

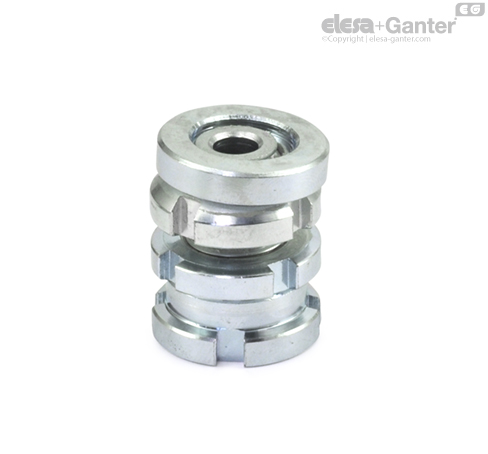

Комплекты для выравнивания GN 350.5 используются для выравнивания, регулировки и соединения. Сферическая шайба обеспечивает точный монтаж двух непараллельных плоскостей при требуемом наклоне до ≈ 4 °.
Они имеют резьбовую верхнюю муфту и нижнюю муфту с внутренней резьбой. Мелкая резьба обеспечивает плавную, точную установку и фиксацию с использованием ключа для круглых шлицевых гаек DIN 1810 .. Стопорное кольцо также служит в качестве ограничителя высоты в пределах максимального значения.
