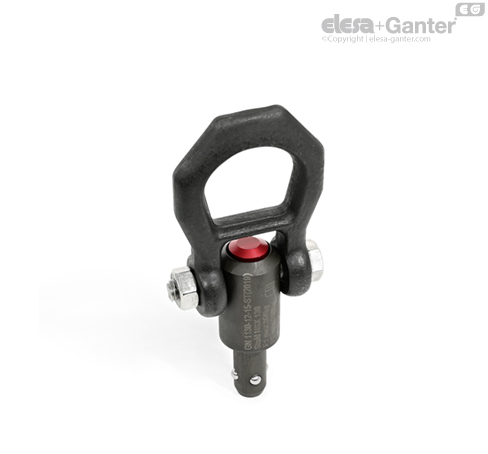

GN 1130 Подъёмные штифты Сталь

Подъёмные штифты GN 1130 представляют собой несущие элементы, конструкция которых обеспечивает быстрое и лёгкое использование. Нажатие на красную алюминиевую кнопку позволяет разблокировать фиксирующий шарик и перемещать (извлекать и устанавливать) болт, контролирующий натяжение, в удерживающем его отверстии. Хомут поворачивается на угол не менее 180° и снабжён предохранительным фланцем, установленным в качестве защиты от случайного срабатывания. В зависимости от направления тягового усилия шаровой нагруженный болт может свободно вращаться в удерживающем его отверстии на 360°.

При этом не требуются подвешивающие и подъёмные механизмы, постоянно остающиеся на заготовке (например, грузовые петли). Достаточно использовать удерживающие отверстия с d₁ H11 с соответствующей прочностью материалов.

Кроме того, имеются удерживающие втулки GN 1132.

Для дополнительных пользовательских инструкций см. инструкцию по эксплуатации, прилагаемую к каждому подъёмному штифту.

• Удерживающие втулки GN 1132

• Характеристики нержавеющей стали
