Характеристики
Вариант исполнения из стали
Сталь ST
- термообработанный, марганец-фосфатированный
Вариант исполнения из нержавеющей стали
Нержавеющая сталь NI
Шпилька AISI 630
дисперсно-упрочнённый
Нажимная кнопка
Алюминий, красный цвет, анодированный
пружина
Нержавеющая сталь
Информация

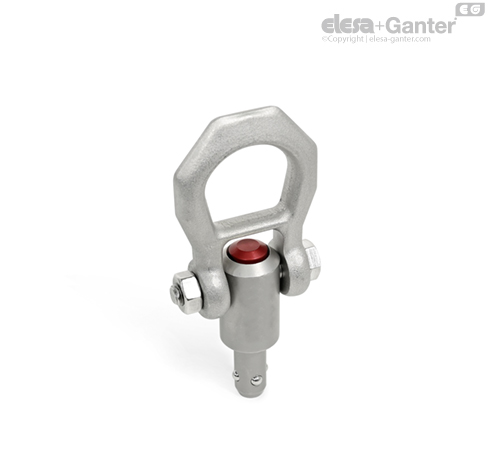

Подъёмные штифты GN 1130 представляют собой несущие элементы, конструкция которых обеспечивает быстрое и лёгкое использование. Нажатие на красную алюминиевую кнопку позволяет разблокировать фиксирующий шарик и перемещать (извлекать и устанавливать) болт, контролирующий натяжение, в удерживающем его отверстии. Хомут поворачивается на угол не менее 180° и снабжён предохранительным фланцем, установленным в качестве защиты от случайного срабатывания. В зависимости от направления тягового усилия шаровой нагруженный болт может свободно вращаться в удерживающем его отверстии на 360°.
При этом не требуются подвешивающие и подъёмные механизмы, постоянно остающиеся на заготовке (например, грузовые петли). Достаточно использовать удерживающие отверстия с d1 H11 с соответствующей прочностью материалов.
Кроме того, имеются удерживающие втулки GN 1132.
Для дополнительных пользовательских инструкций см. инструкцию по эксплуатации, прилагаемую к каждому подъёмному штифту.
