Характеристики
Типы
- Тип B: Гладкая контактная поверхность
- Тип BR: Гладкая контактная поверхность, с автоматическим возвратом

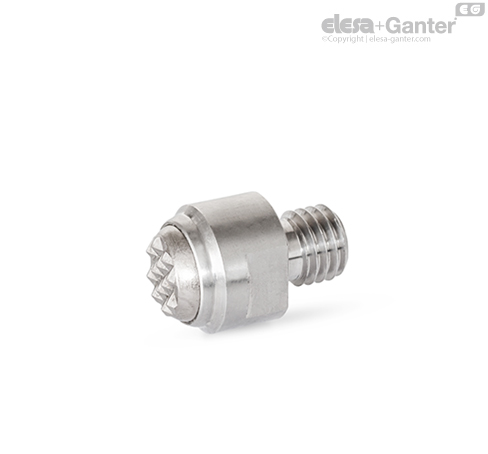

- Тип RH: зубчатая контактная поверхность, с твердосплавным шаром
- Тип RRH: зубчатая контактная поверхность, с автоматическим возвратом, с твердосплавным шаром
Нержавеющая сталь AISI 431
закалённый
Шарик
Нержавеющая сталь AISI 420C
никелирование
(Типы B / BR)
Шарик
Твердосплавная сталь
никелирование
(Типы RH / RRH)
Пружинный элемент
Пластик (PUR)
(Типы BR / RRH)
Информация
Прижимные упоры GN 709.15 используются в качестве съёмных опор или фиксаторов для фиксации заготовок. Они также могут использоваться в качестве ограничителей. Применительно к литым компонентам рекомендуется использовать прижимные упоры с твердосплавным шаром.
После выполнения фиксации контактные поверхности прижимных упоров автоматически восстанавливаются до первоначального состояния. Это предотвращает заклинивание подшипника в наклонном положении при установке заготовок.
Подшипник можно повернуть максимум на 9° и зафиксировать для предотвращения дальнейшего вращения.
