Характеристики
Типы
- Тип B: Гладкая контактная поверхность
- Тип R: Зубчатая контактная поверхность
- Тип BR: Гладкая контактная поверхность, с автоматическим возвратом

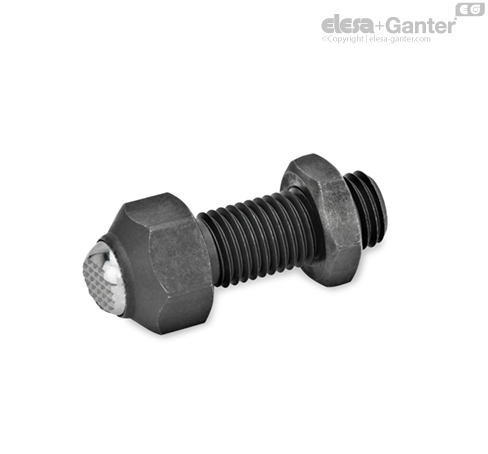

- Тип RR: зубчатая контактная поверхность, с автоматическим возвратом
Сталь
закалённая с последующим отпуском, фосфатированная
Шарик
Сталь
закалённая, бесцветная
Пружинный элемент
Пластик (PUR)
(Типы BR / RR)
Шестигранная гайка ISO 4035 (DIN 439)
Сталь
чернение
Информация
Прижимные упоры GN 709.3 используются в качестве съёмных опор или фиксаторов для фиксации заготовок. Они также могут использоваться в качестве ограничителей.
После выполнения фиксации контактные поверхности прижимных упоров автоматически восстанавливаются до первоначального состояния. Это предотвращает заклинивание подшипника в наклонном положении при установке заготовок.
Подшипник можно повернуть максимум на 9° и зафиксировать для предотвращения дальнейшего вращения.
