Информация

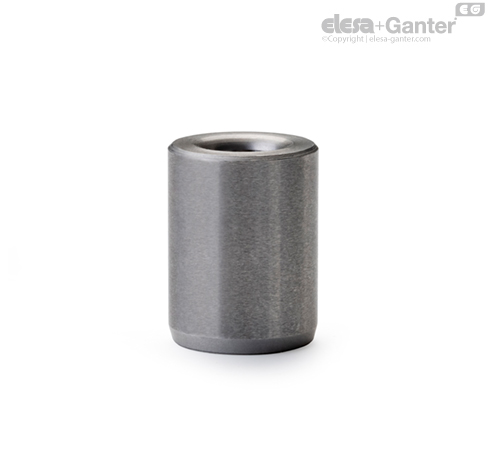

Режущие втулки DIN 9845 (типы A, B) используются, например, в сочетании с пробойниками DIN 9861 в пробивных инструментах. При выборе режущей втулки необходимо учитывать требуемый зазор между режущими элементами, который зависит от пробиваемого материала и его толщины. Диаметр d4 больше диаметра режущего отверстия d1, что обеспечивает надёжное выталкивание пробитой детали. При необходимости режущие втулки могут быть подвергнуты механической обработке для придания им геометрии, соответствующей конкретному применению.
В качестве направляющих втулок пробойников применяются направляющие втулки DIN 9845 (Тип С). Однако они также подходят для направления и позиционирования направляющих штифтов, например, в качестве альтернативы кондукторным втулкам для сверления DIN 172/ DIN 179 когда диапазон допустимых отклонений должен быть ближе к номинальному размеру. В сочетании с посадочным отверстием с допустимым отклонением H7 наружный диаметр направляющей втулки с допустимым отклонением n6 приводит к переходной посадке.
