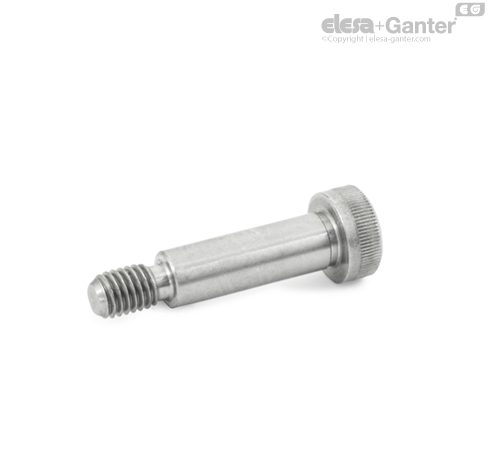

ISO 7379-NI Ступенчатые винты Нержавеющая сталь

Ступенчатые винты ISO 7379 являются экономичными элементами конструкции для большого разнообразия видов и форм использования.

Максимальный момент затяжки не должен определяться классом прочности 12,9, вместо этого он ограничивается сравнительно небольшими опорными точками (плечами) и углублениями в переходной точке от d₁ к d₂ и d₃.

Стандарт ISO позволяет винты с головкой с накаткой или без головки.

Допустимое отклонение

- нет данных по концентричности 2 IT 13 и 2 IT 10

- в официальном списке стандартов ИСО указаны следующие размеры для d₁ - d₂: 6,5-M5 / 13-M10 / 25-M20

- размеры 4-M3 и M4-M5 не включены в официальный перечень стандартов ИСО
