Характеристики
Вариант исполнения из пластика
Типы
- ТипC: с резьбовым отверстием (без втулки)
- Тип E: с резьбовой втулкой
Пластик KU
Дюропласт (фенольный полимер PF)
- C удалённым гратом, отполированный
- Чёрный (стандартный цвет)
- красный цвет RT, аналогичный RAL 3003: добавьте RT к коду заказа
- Оцинкованная сталь (Стандарт)
- Латунь MS добавьте MS к коду заказа (только в чёрном исполнении)
Пластик KT
Технополимер (полиамид PA)
- Черный цвет, матовая отделка (стандартный цвет)
- красный цвет RT, аналогичный RAL 3003: добавьте RT к коду заказа
Втулка (тип E)
Оцинкованная сталь
Вариант исполнения из стали
Типы
- Тип C: с резьбовым отверстием
- Тип K: с отверстием без резьбы H7
Сталь ST
полированная поверхность
Вариант исполнения из алюминия
Типы
- Тип C: с резьбовым отверстием
- Тип K: с отверстием без резьбы H7
Алюминий AL
полированная поверхность
Вариант исполнения из нержавеющей стали
Типы
- Тип C: с резьбовым отверстием
- Тип K: с отверстием без резьбы H7
Нержавеющая сталь AISI 303 NI
матовая отделка, дробеструйная обработка
Вариант исполнения из пластика (нажимной тип)
Типы
- Тип M: с коническим отверстием

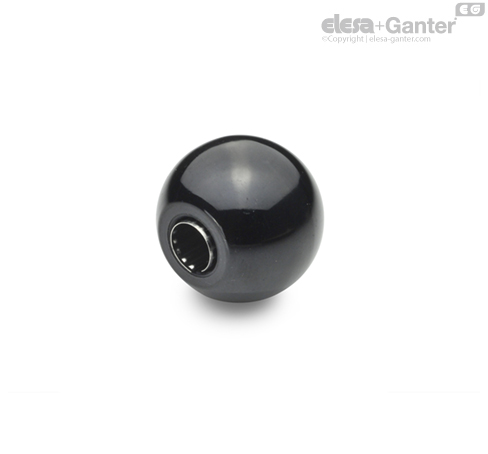

Тип L
Пластик KU
Дюропласт (фенольный полимер PF)
чёрный цвет, глянцевая отделка
Кольцо допуска
Пружинная сталь
Тип M
Пластик KT
Технополимер (полиамид PA)
- Черный цвет, матовая отделка
Информация
При использовании шарообразных ручек DIN 319 типов L и M не требуется резьба для вала (нажимной тип).
Во время монтажа для установки ручки на место достаточно слабых ударов мягким молотком, торец вала должен быть слегка закруглён или скошен (30°).
Перед сборкой ручек типа L кольцо допуска должно быть вставлено в отверстие. Далее следует убедиться, что ручка помещается перпендикулярно и/или параллельно осевому направлению. В противном случае это может привести к поломке ручки.
Шарообразные ручки типа М представляют собой более экономичное решение, но для них сложнее определить заранее силу поворота.
Шаровые ручки DIN 319 размеров 30 и 35, а также различные резьбы типа C и шаровые ручки из технополимера (КТ) не входят в официальную таблицу стандарта DIN.
Шаровые ручки DIN 319, сделанные из из стали, алюминия и нержавеющей стали не фигурируют в официальной ведомости стандарта DIN.
