Основные характеристики
Материал
СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, чёрный цвет, матовая отделка.
Вращающийся штифт
СУПЕР-технополимер на основе полиамида (PA), армированный стекловолокном.
Стандартные исполнения
Для установки заподлицо с дверью и косяком (рис. 1).
- CFDX-C-B: гайки из нержавеющей стали с резьбовым отверстием на узкой части (косяке); латунные втулки с глухим резьбовым отверстием на широкой части (двери).

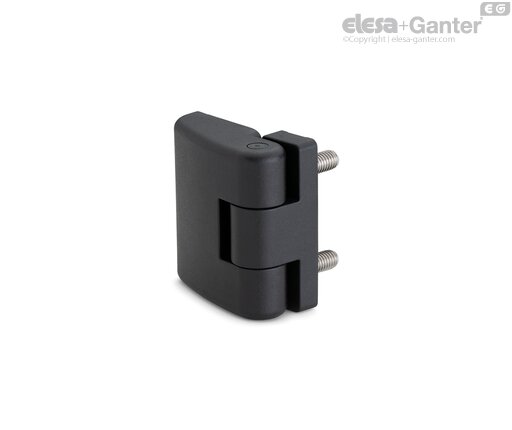

- CFDX-C-p: резьбовые шпильки из нержавеющей стали на узкой части (косяке); латунные втулки с глухими резьбовыми отверстиями на широкой части (двери).

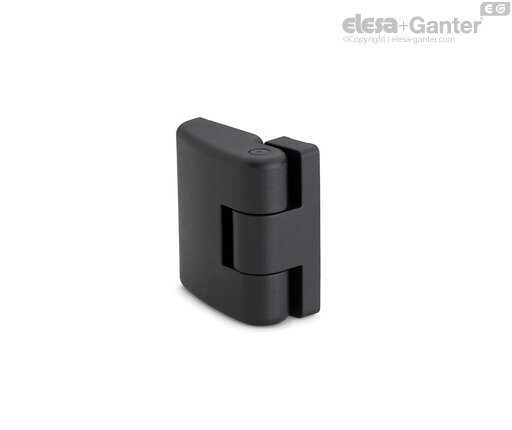

- CFDX-C-SH: сквозные отверстия с корпусом для винтов с потайной головкой на узкой части (косяке); латунные втулки с глухими резьбовыми отверстиями на широкой части (двери).
Для установки, при которой дверь (макс. толщина = 5 мм) располагается заподлицо с косяком (рис. 2).
- CFDX-R-B: гайки из нержавеющей стали с резьбовым отверстием на узкой части (косяке); латунные втулки с глухим резьбовым отверстием на широкой части (двери).

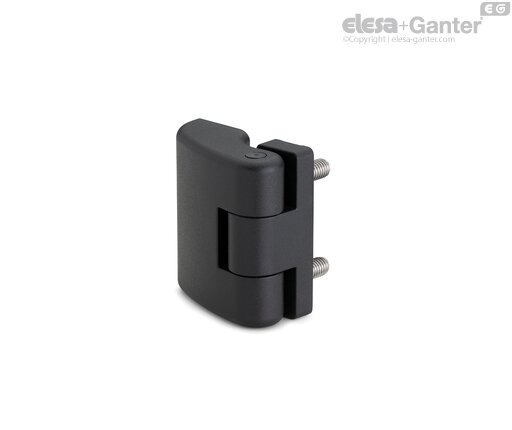

- CFDX-R-p: резьбовые шпильки из нержавеющей стали на узкой части (косяке); латунные втулки с глухими резьбовыми отверстиями на широкой части (двери).
- CFDX-G-R-SH: сквозные отверстия с корпусом для винтов с потайной головкой на узкой части (косяке); латунные втулки с глухими резьбовыми отверстиями на широкой части (двери).
Общая информация
Особенности и области применения
Петля (зарегистрированная конструкция) состоит из двух элементов разного размера (один широкий, а второй узкий) для использования, например, в сооружениях с узкими дверными проемами.
Тип установки затрудняет вмешательство со стороны третьих лиц.
Варианты исполнения SH поставляются в разобранном виде для облегчения монтажа.
Угол поворота (приблизительное значение)
Макс. 195° (-5° и +190°, где 0° – это условие, при котором соединяемые поверхности находятся на одной плоскости). Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Испытание на прочность | Осевое напряжение | Радиальное напряжение | Напряжение под углом в 90° |
| | |
| Описание | Максимальная допустимая нагрузка
Ea [Н] | Разрывная нагрузка
Ra [Н] | Максимальная допустимая нагрузка
Er [Н] | Разрывная нагрузка
Rr [Н] | Максимальная допустимая нагрузка
E90 [Н] | Разрывная нагрузка
R90 [Н] |
| CFDX-C.40-B-M5 | 498 | 2859 | 399 | 1633 | 401 | 1373 |
| CFDX-C.40-p-M5x14.5 | 341 | 2924 | 417 | 1563 | 405 | 1545 |
CFDX-C.40-SH.5 | 451 | 2759 | 417 | 1579 | 473 | 1356 |
CFDX-C.50-B-M6 | 776 | 2837 | 1219 | 1738 | 1747 | 2165 |
| CFDX-C.50-p-M6x14.5 | 759 | 2596 | 1283 | 2263 | 1779 | 2591 |
| CFDX-C.50-SH.6 | 969 | 2836 | 1152 | 3556 | 1763 | 2903 |
| CFDX-C.60-B-M6 | 837 | 3540 | 1112 | 2072 | 1824 | 2158 |
| CFDX-C.60-p-M6x14.5 | 856 | 3396 | 896 | 1997 | 1933 | 2436 |
| CFDX-C.60-SH.6 | 928 | 3218 | 1163 | 3411 | 1502 | 4773 |
Испытание на прочность | Осевое напряжение | Радиальное напряжение | Напряжение под углом в 90° |
| | |
| Описание | Максимальная допустимая нагрузка
Ea [Н] | Разрывная нагрузка
Ra [Н] | Максимальная допустимая нагрузка
Er [Н] | Разрывная нагрузка
Rr [Н] | Максимальная допустимая нагрузка
E90 [Н] | Разрывная нагрузка
R90 [Н] |
| CFDX-R.40-B-M5 | 571 | 2592 | 495 | 1480 | 555 | 1380 |
| CFDX-R.40-p-M5x14.5 | 427 | 2562 | 455 | 1698 | 520 | 1413 |
| CFDX-R.40-SH.5 | 408 | 2861 | 497 | 1541 | 525 | 1443 |
| CFDX-R.50-B-M6 | 1150 | 3008 | 1263 | 1782 | 1767 | 2422 |
| CFDX-R.50-p-M6x14.5 | 956 | 3265 | 1321 | 2682 | 1762 | 2640 |
| CFDX-R.50-SH.6 | 1137 | 3069 | 1056 | 3240 | 1670 | 2682 |
| CFDX-R.60-B-M6 | 947 | 3148 | 1210 | 2323 | 1551 | 2286 |
| CFDX-R.60-p-M6x14.5 | 649 | 3077 | 1123 | 2039 | 1908 | 2492 |
| CFDX-R.60-SH.6 | 556 | 3741 | 1196 | 3584 | 1831 | 4855 |
Инструкции по использованию
Инструкции по монтажу (варианты исполнения SH)
- Закрепите узкую часть на косяке, а широкую — на двери.
- С помощью подходящего инструмента вставьте вращающийся штифт со стороны, где отсутствует диаметральное утолщение, до его фиксации в корпусе шарнира.
