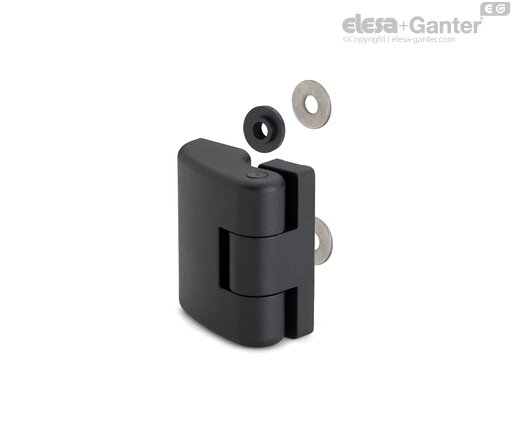

CFDX-G-C-B Петли для узких дверных проемов Двери/косяки заподлицо: втулки с резьбовым отверстием

Материал

СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, чёрный цвет, матовая отделка.

Вращающийся штифт

СУПЕР-технополимер на основе полиамида (PA), армированный стекловолокном.

Бортшайбы

Бутадиен-нитрильный каучук, твёрдость по Шору A 70 (входит в комплект поставки). Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Плоские шайбы

Нержавеющая сталь A4 UNI 6593-MT (входит в комплект поставки).

Стандартные исполнения

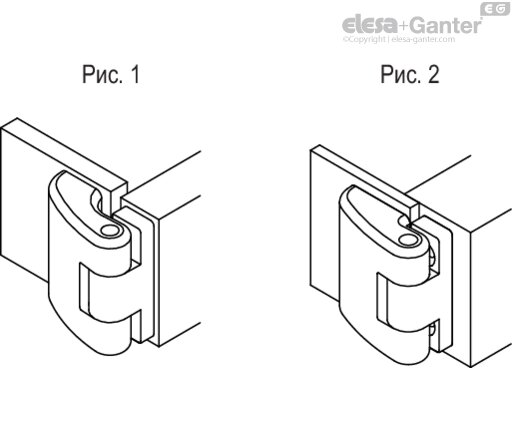

Для установки заподлицо с дверью и косяком (рис. 1).

• CFDX-G-C-B: гайки из нержавеющей стали с резьбовым отверстием на узкой части (косяке); латунные втулки с глухим резьбовым отверстием на широкой части (двери).
• CFDX-G-C-p: резьбовые шпильки из нержавеющей стали на узкой части (косяке); латунные втулки с глухими резьбовыми отверстиями на широкой части (двери).
• CFDX-G-C-SH: сквозные отверстия с корпусом для винтов с потайной головкой на узкой части (косяке); латунные втулки с глухими резьбовыми отверстиями на широкой части (двери).

Для установки, при которой дверь (макс. толщина = 5 мм) располагается заподлицо с косяком (рис. 2).

• CFDX-G-R-B: гайки из нержавеющей стали с резьбовым отверстием на узкой части (косяке); латунные втулки с глухим резьбовым отверстием на широкой части (двери).
• CFDX-G-R-p: резьбовые шпильки из нержавеющей стали на узкой части (косяке); латунные втулки с глухими резьбовыми отверстиями на широкой части (двери).
• CFDX-G-R-SH: сквозные отверстия с корпусом для винтов с потайной головкой на узкой части (косяке); латунные втулки с глухими резьбовыми отверстиями на широкой части (двери).
