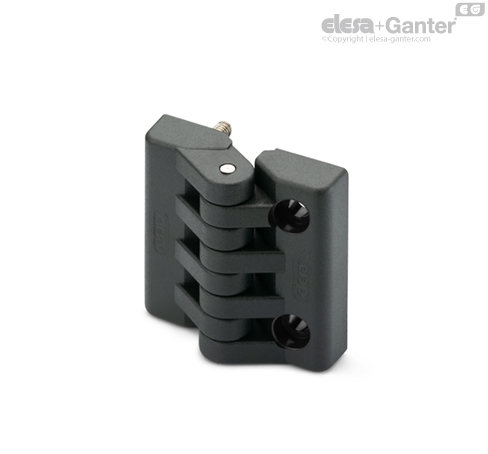

Петли
подходят для операций нажатия, технополимер
Резьбовые шпильки и проходные отверстия для цилиндрических головок
подходят для операций нажатия, технополимер
Резьбовые шпильки и проходные отверстия для цилиндрических головок
Основные характеристикиОбщая информация
Инструкции по использованию
Другие исполнения
Основные характеристики
Материал
Высокостойкий технополимер на основе полиамида (PA), черный цвет, матовая отделка. Серый цвет RAL 7040 (C33) только для исполнения CFA-SH.
Вращающийся штифт
Нержавеющая сталь AISI 303.
Стандартные исполнения
- CFA-B: латунные никелированные вставки с резьбовым отверстием.
- CFA-p: стальные никелированные резьбовые шпильки.
- CFA-SH: сквозные отверстия для винтов с потайной головкой.
- CFA-TI-SH: сквозные отверстия для винтов с потайной головкой и задний корпус для размещения головки резьбовых вставок.
- CFA-CH: сквозные отверстия для винтов с цилиндрической головкой.
- CFA-B-p: латунные никелированные вставки с резьбовым отверстием и стальные никелированные резьбовые шпильки.
- CFA-B-SH: латунные никелированные вставки с резьбовым отверстием и сквозные отверстия для винтов с потайной головкой.
- CFA-B-CH: латунные никелированные вставки с резьбовым отверстием и сквозные отверстия для винтов с цилиндрической головкой.
- CFA-p-SH: стальные никелированные резьбовые шпильки и сквозные отверстия для винтов с потайной головкой.
- CFA-p-CH: стальные никелированные резьбовые шпильки и сквозные отверстия для винтов с цилиндрической головкой.
Общая информация
Угол поворота (приблизительное значение)
Макс. 215° (-35° и + 180°, где 0° - это условие, при котором две соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° | |||
 |  |  | ||||
| Описание | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка E90 [N] | Нагрузка на разрыв R90 [N] |
| CFA.40 B-M4 | 200 | 2050 | 240 | 2220 | 100 | 730 |
| CFA.40 SH-4 | 130 | 2080 | 290 | 2030 | 280 | 1520 |
| CFA.40 CH-4 | 137 | 1800 | 230 | 1760 | 180 | 1330 |
| CFA.49 B-M5 | 400 | 3770 | 440 | 3070 | 170 | 1470 |
| CFA.49 B-M6 | 330 | 3250 | 470 | 3250 | 110 | 1540 |
| CFA.49 p-M5x14 | 370 | 3070 | 360 | 1970 | 200 | 1680 |
| CFA.49 SH-5 | 300 | 2960 | 310 | 2880 | 320 | 2490 |
| CFA.49 CH-5 | 360 | 3080 | 310 | 2530 | 250 | 1620 |
| CFA.49 B-M5-p-M5x14 | 370 | 3070 | 360 | 1970 | 200 | 1470 |
| CFA.49 B-M5-SH-5 | 400 | 2960 | 280 | 2880 | 170 | 1470 |
| CFA.49 B-M5-CH-5 | 360 | 3080 | 320 | 2530 | 170 | 1470 |
| CFA.49 p-M5x14-SH-5 | 370 | 2960 | 280 | 1970 | 200 | 1680 |
| CFA.49 p-M5x14-CH-5 | 360 | 3070 | 320 | 1970 | 200 | 1620 |
| CFA.65 B-M6 | 640 | 4570 | 690 | 5670 | 220 | 2280 |
| CFA.65 p-M6x18 | 510 | 5890 | 460 | 6620 | 220 | 3190 |
| CFA.65 SH-6 | 520 | 4760 | 720 | 6270 | 240 | 4180 |
| CFA.65 CH-6 | 510 | 5280 | 490 | 5790 | 260 | 3190 |
| CFA.65 B-M6-p-M6x18 | 510 | 4570 | 460 | 5670 | 220 | 2280 |
| CFA.65 B-M6-SH-6 | 640 | 4570 | 690 | 5670 | 220 | 2280 |
| CFA.65 B-M6-CH-6 | 510 | 4570 | 490 | 5670 | 220 | 2280 |
| CFA.65 p-M6x18-SH-6 | 510 | 4760 | 460 | 6270 | 220 | 3190 |
| CFA.65 p-M6x18-CH-6 | 510 | 5280 | 460 | 5790 | 220 | 3190 |
| CFA.97 B-M10 | 970 | 7660 | 2120 | 17940 | 590 | 5210 |
| CFA.97 p-M10x20 | 890 | 5950 | 1730 | 16190 | 460 | 3690 |
| CFA.97 SH-10 | 1110 | 6730 | 1230 | 10460 | 510 | 4100 |
| CFA.97 CH-10 | 1050 | 4860 | 2060 | 13670 | 540 | 4760 |
| CFA.97 B-M10-p-M10x20 | 890 | 5950 | 1730 | 16190 | 460 | 3690 |
| CFA.97 B-M10-SH-10 | 970 | 6730 | 1230 | 10460 | 510 | 4110 |
| CFA.97 B-M10-CH-10 | 970 | 4860 | 2060 | 13670 | 540 | 4760 |
| CFA.97 p-M10x20-SH-10 | 890 | 5950 | 1230 | 10460 | 460 | 3690 |
| CFA.97 p-M10x20-CH-10 | 890 | 4860 | 1730 | 13670 | 460 | 3690 |
Инструкции по использованию
Инструкции по монтажу для CFA-TI-SH
- Просверлите отверстие в двери/дверной раме диаметром, соответствующим используемой резьбовой вставке.
- Закрепите резьбовую вставку на двери/дверной раме с помощью клепальной машины.
- Установите петлю на дверь/дверную раму, затянув винт в резьбовую вставку.
Другие исполнения
Исполнение CFK.
Фальш петля выполнена из цельного корпуса без вращающегося штифта. Она может использоваться для блокировки фиксированных панелей, когда необходимо получить тот же эстетический эффект.
