Основные характеристики
Материал
Технополимер на основе полиацеталя (POM), черный цвет, матовая отделка.
Вращающийся штифт
Технополимер на основе ацетальной смолы (POM), черный цвет.
Декоративные заглушки винтов

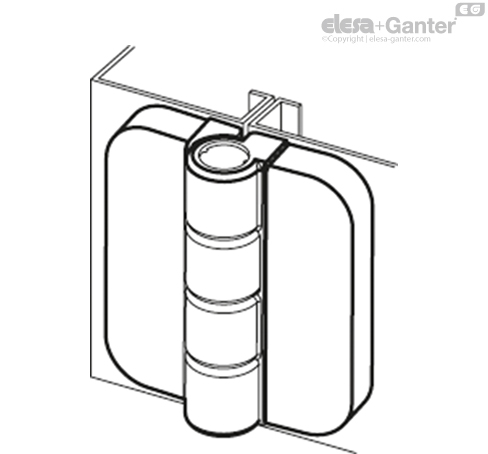

Технополимер на основе полиэстера (PBT), черный цвет, матовая отделка, встраиваемая сборка.
Стандартные исполнения

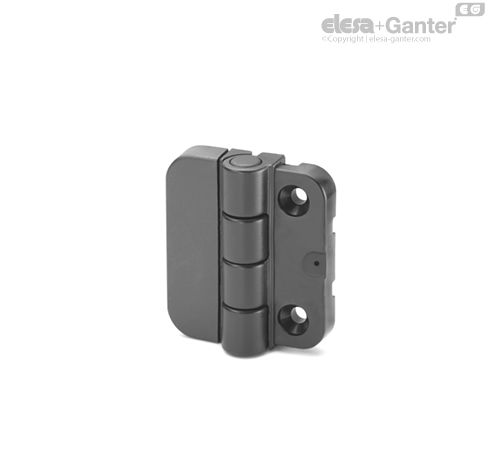

- CFQ-SH: сквозные отверстия для винтов с потайной головкой.

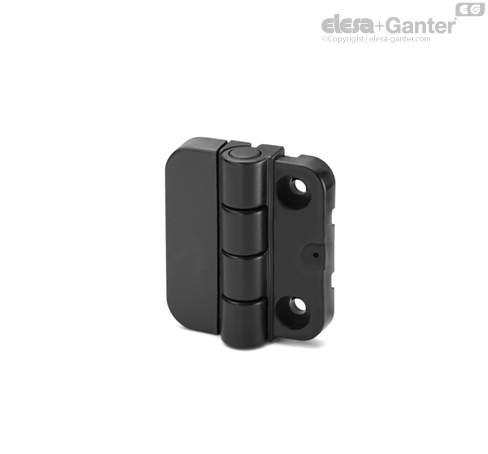

- CFQ-CH: сквозные отверстия для винтов с цилиндрической головкой.

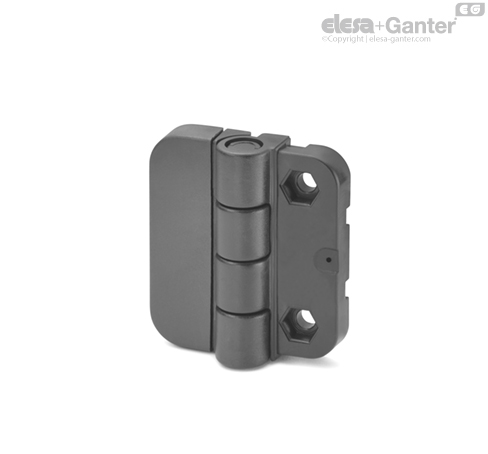

- CFQ-EH: сквозные отверстия для винтов с шестигранной головкой.
Общая информация
Угол поворота (приблизительное значение)
Макс. 195° (-15° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Испытания на прочность |
| ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° |
 |  |  |
| Максимальная рабочая нагрузка | Нагрузка на разрыв | Максимальная рабочая нагрузка | Нагрузка на разрыв | Максимальная рабочая нагрузка | Нагрузка на разрыв |
| Ea [N] | Ra [N] | Er [N] | Rr [N] | E90 [N] | R90 [N] |
| 300 | 1220 | 350 | 1970 | 290 | 720 |
