Технополимер

Проходные отверстия с шестигранной розеткой

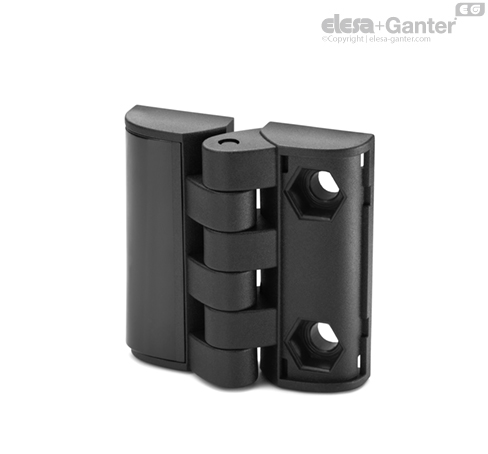

Name: CFT-EH Петли с декоративными заглушками винтов
Brand: ELESA

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Технополимер на основе ацеталя (POM), чёрный цвет.

Технополимер на основе полиэстера (PBT), черный цвет, глянцевая отделка, встраиваемая сборка.

CFT-SH: сквозные отверстия для винтов с потайной головкой.
CFT-EH: сквозные шестигранные отверстия для винтов с цилиндрической головкой, шестигранных гаек или винтов с шестигранной головкой. Петля CFT. с вставкой или шпилькой может быть установлена с помощью шестигранных гаек или винтов с шестигранной головкой, установленных в монтажное отверстие.

Макс. 200° (-20° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFT.40	300	1500	300	1500	200	750
CFT.49	500	2900	400	3000	300	1600
CFT.65	800	4500	800	4400	500	2200
