Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Регулируемая ось с восьмиугольным пазом
Технополимер на основе ацеталя (POM), чёрный цвет.
Стандартные исполнения
- CFN-B: латунные никелированные втулки с резьбовыми отверстиями.
- CFN-p: стальные никелированные резьбовые шпильки.

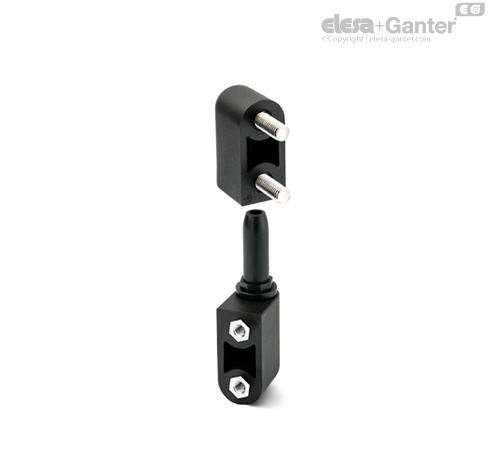

- CFN-B-p: латунные никелированные втулки с резьбовым отверстием и стальные никелированные резьбовые шпильки.

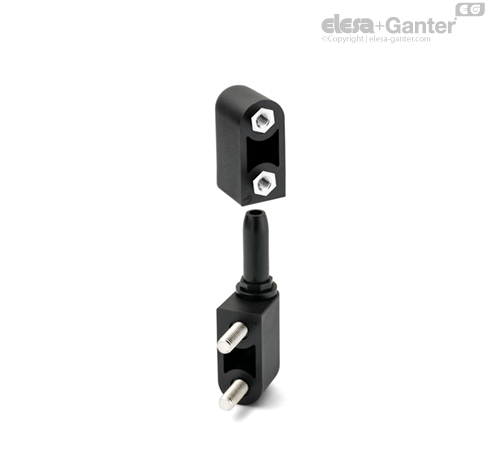

- CFN-p-B: стальные никелированные резьбовые шпильки и латунные никелированные втулки с резьбовым отверстием.
Общая информация
Особенности
Регулируемые разъемные петли CFN. (патент ELESA) разработаны для регулировки возможных перекосов между дверью и рамой.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Испытания на прочность |
| ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ |
 |  |
| Параллельные плоскости | Перпендикулярные плоскости | Параллельные плоскости | Перпендикулярные плоскости |
Максимальная рабочая нагрузка
Ea [N] | Максимальная рабочая нагрузка
Er [N] |
| 590 | 200 |
Упругая деформация, происходящая на петле при значениях нагрузки, превышающих указанные в таблице, делает нагрузку на разрыв не имеющей значения.
Инструкции по использованию
Инструкции по монтажу
- Установите корпусы петли с восьмиугольным пазом на раме и два других корпуса с цилиндрическим пазом - на двери.
- Вставьте оси с восьмиугольным пазом в два корпуса, установленные на раме путем совмещения отметок, нанесенных на оси и петле.
- Установите дверь, совместив корпусы петли на осях.
Регулировка двери
В случае, если дверь расположена не параллельно раме, то положение двери можно отрегулировать путем поворота восьмиугольного паза оси по часовой или против часовой стрелки.
При повороте оси против часовой стрелки, расстояние S увеличивается (+0,5), в то время как поворот оси по часовой стрелке приведет к его уменьшению (-0,5).
Автономные регулировки
Ось имеет восьмиугольный паз, который обеспечивает различные положения для регулировки двери, расположенной не параллельно (рис. 1-2-3-4). При выравнивании двери с рамой может возникнуть необходимость отрегулировать оси обеих петель.
Примеры регулировки
Если дверь расположена не параллельно в нижней части
Для расположения двери параллельно раме поверните ось петли 1 против часовой стрелки на 45° или 90°, а ось петли 2 - по часовой стрелке.
Если дверь расположена не параллельно в верхней части
Для расположения двери параллельно раме, поверните ось петли 1 по часовой стрелке на 45° или 90°, и ось петли 2 - против часовой стрелки.
