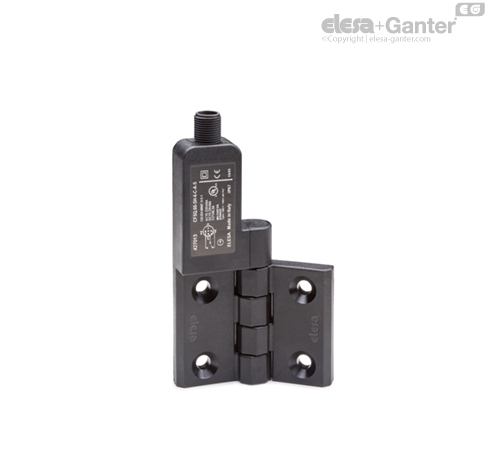

CFSQ-C-A-S-IP69K Петли со встроенным предохранительным выключателем Oсевой разъём, микровыключатель слева

Особенности и области применения

• Петля со встроенным выключателем (патент ELESA) является предохранительным устройством, так как в случае случайного открывания дверей, защитных устройств оборудования или защитных дверей на машинах и производственном оборудовании она автоматически прерывает подачу питания, защищая, таким образом, операторов.

• Выключатель оборудован двумя контактами: один НЗ-контакт и один перекидной НР-контакт, форма C, см. стандарт IEC EN 60947-5-1.

• Выключатель, установленный с принудительным размыканием (в соответствии со стандартом IEC EN 60947-5-1, приложение K): контакты прерываются для непосредственного перемещения привода, на котором рабочая сила применяется через неупругие элементы.

• Быстродействующий выключатель: скорость хода направляющей держателя контакта не зависит от рабочей скорости.

• Простая установка: встроенный предохранительный выключатель, интегрированный в один корпус с петлей, обеспечивает очень простую и быструю сборку. Это является большим преимуществом по сравнению с некоторыми традиционными системами, которые требуют отдельной регулировки петли и предохранительного выключателя, соединенных специальной осью, для замены стандартной оси петли.

• Универсальное использование: петли CFSQ могут быть установлены на наиболее распространенных алюминиевых профилях.



Угол поворота (приблизительное значение)

Макс. 190° (от -10° до + 180° см. рис. 1).

0° - условие, при котором соединяемые поверхности находятся на одной плоскости.

См. функционирование и обслуживание встроенного предохранительного выключателя.

Стержень не следует подчеркнуть любым отрицательным углом менее чем -10°.



Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИE	РАДИАЛЬНОЕ НАПРЯЖЕНИЕ	Напряжение под углом в 90°
Описание	Макс. допустимая статическая нагрузка Sa [N]	Макс. допустимая статическая нагрузка Sr [N]	Макс. допустимая статическая нагрузка S90 [N]
CFSQ-IP69K	2100	2800	1300

Для петель CFSQ. со встроенным предохранительным выключателем, обеспечиваемое опорное значение – это максимальная предельная статическая нагрузка (Sa, Sr, S90), так как эти петли могут использоваться в качестве предохранительных устройств. Превышение этого значения может привести к поломке материала, таким образом, нанеся ущерб функциональности петли. Очевидно, что подходящий коэффициент в зависимости от важности и уровня безопасности определённого вида применения должен быть применён к этому значению. Значения нагрузки, указанные в таблицах для различных петель, являются результатом испытаний, проведённых в наших лабораториях при регулируемой температуре 23°C и относительной влажности 50 %, определённых условиях использования и в течение ограниченного периода времени.



Функционирование и обслуживание встроенного предохранительного выключателя

• Требуемое для переключения микровыключателя номинальное изменение угла составляет 6° (см. диаграмму хода). В обычных условиях эксплуатации по завершении срока эксплуатации механической части устройства номинальное изменение может увеличиться вплоть до 9°. Мы рекомендуем проверять надлежащее функционирование петли в соответствии со стандартом UNI EN ИСО 13857.

• Для применения с функцией обеспечения безопасности, петля должна поворачиваться, по крайней мере, на 15°, что эквивалентно принудительному размыканию контактов под действием привода.

• Мы рекомендуем выполнять проверку надлежащего функционирования петли CFSQ до ее запуска и затем периодически.

• При открывании защиты машина должна быть немедленно остановлена. Машина не должна запускаться пока защита открыта хоть в какой-либо степени.

Предупреждения

• Петля со встроенным предохранительным выключателем не должна использоваться в средах с частыми изменениями температуры, которые могут привести к образованию конденсата, в средах, где имеются взрывоопасные или горючие газы.

• Петля со встроенным предохранительным выключателем всегда должна быть защищена соответствующим предохранителем (см. таблицу).

• Выбор и использование петли со встроенным предохранительным выключателем находятся под ответственностью клиента, который будет проверять соответствие каждого вида применения действующим правилам техники безопасности в фактических условиях эксплуатации.

• Использование петель CFSQ всегда подразумевает полное знание и соблюдение действующих правил техники безопасности, в том числе EN ISO 13849-1, IEC EN 60204-1, UNI EN ISO 14119, EN ISO 12100.

• Петля всегда должны устанавливаться и соединяться квалифицированными операторами, которые также должны регулярно проверять ее надлежащее функционирование.









* Цикл операций эквивалентен одному закрыванию-открыванию в соответствии с требованиями согласно стандарту EN 60947-5-1.

Аксессуары по запросу

FC.M12x1: удлинители с 4-полюсным осевым гнездовым разъемом M12.

Специальные исполнения доступны по запросу

Возможен угол отсечки петли, отличный от диапазона от 0 ° до 180 ° (кратный 15 °) для случаев, когда это требует конфигурация каркаса / дверной системы.

Инструкции по монтажу

• Установите корпус петли со встроенным выключателем на неподвижной части (раме), а другой корпус – на двери. Расстояние между осью пальца петли и дверью должно составлять как минимум 5 мм (см. рис. 3).

• Оставьте наименьшее расстояние между отверстиями в монтажных стенах и диаметром установочных винтов (макс. 0,5 мм). Рекомендуемый момент затяжки не должен превышать 5 Нм.

• Петля не должна использоваться в качестве механического упора как для максимального открытия двери, так и для закрытой двери. Для этой цели мы рекомендуем использовать внешние механические упоры для предотвращения полного открывания двери относительно корпуса петли, установленного на дверной коробке, или превышения угла, при котором две соединенные поверхности находятся на одной плоскости.

• Петля CFSQ должна обязательно идти в сборке с как минимум второй дополнительной петлёй CFMQ (CFMQ.60-45-SH-6 код 425812). В случае горизонтального открывания двери или ограниченного веса можно использовать только одну петлю.

• Соединительные кабели всегда должны быть защищены от механических повреждений.





Кабели

• Кабель с коннектором М12x1, используется следующая замкнутая схема.

• Нормально сомкнутый контакт NC: для безопасного применения согласно стандарту IEC EN 60947-5-1, должен использоваться только NC контакт (для разрыва), оставляя контакт NO неиспользованным.

• Нормально разомкнутый контакт NO: нормально разомкнутый контактможет быть использован только в том случае, если петля используетсяв качестве индикатора состояния (сигнальная), в этом случае так жеи нормально замкнутый контакт NC всегда может быть совместно использован в качестве индикаторасостояния (сигнального).
