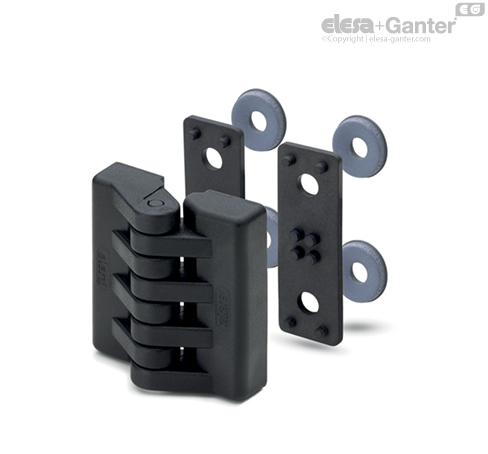

Основные характеристики
Материал
Высокоэластичный технополимер на основе полиамида (PA), чёрный цвет, матовая отделка.
Вращающийся штифт
Технополимер на основе ацетальной смолы (POM), черный цвет.
Уплотнительные кольца
Синтетический каучук NBR с твёрдостью по Шору 70, чёрный цвет, поставляются в разобранном виде.
Уплотнительные шайбы
Нержавеющая сталь A2 с уплотнительным кольцом из вулканизированного этилен-пропиленового каучука, поставляются в разобранном виде.
Стандартные исполнения
- CFAX-B-IP: втулки из никелированной латуни с резьбовым отверстием.
- CFAX-p-IP: резьбовые шпильки из никелированной стали.
Общая информация
Угол поворота (приблизительное значение)
Макс. 215° (-35° и + 180°, где 0° - это условие, при котором две соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
Особенности
Петли CFAX-IP обеспечивают герметичность с классом защиты вплоть до IP69K.
Класс защиты обеспечивается в обоих направлениях: снаружи защиты внутрь и наоборот.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИE | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | Напряжение под углом в 90° |
 |  |  |
| Описание | Максимальная рабочая нагрузка
Ea [N] | Нагрузка на разрыв
Ra [N] | Максимальная рабочая нагрузка
Er [N] | Нагрузка на разрыв
Rr [N] | Максимальная рабочая нагрузка
E90 [N] | Нагрузка на разрыв
R90 [N] |
| CFAX.49-B-M5-IP | 400 | 2400 | 440 | 2760 | 170 | 1320 |
| CFAX.49-p-M5x14-IP | 370 | 3070 | 360 | 2400 | 200 | 900 |
Инструкции по использованию

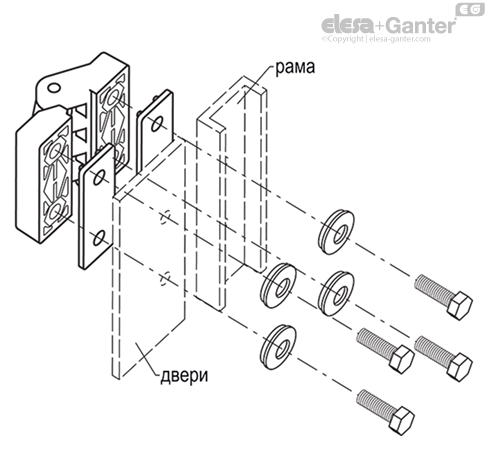

Инструкции по монтажу
- Установите прямоугольные кольцевые уплотнения за петлёй.
- Установите петлю с внешней стороны двери.
- Совместите уплотнительные шайбы с крепёжными отверстиями, причём уплотнительное кольцо должно быть направлено на дверь.
- Зафиксируйте петлю при помощи винта необходимой длины исходя из толщины двери (CFAX-B-IP) или при помощи гайки (CFAX-p-IP).
