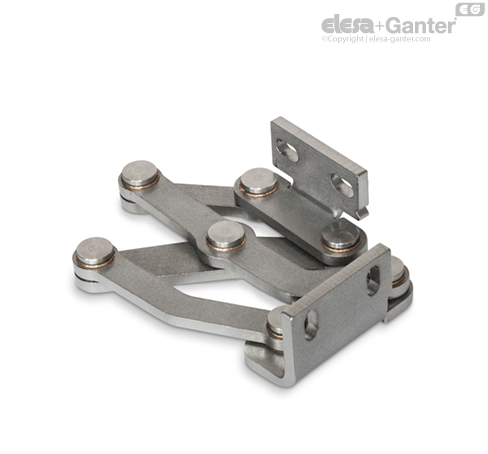

GN 7237-L Петли с узловыми шарнирами левая угловая крепёжная деталь

Петли с узловыми шарнирами из нержавеющей стали GN 7237 устанавливаются внутри створок, люков и дверей для экономии места и обеспечения антивандальной защиты. Петли имеют максимальный угол открытия в 180°, что обеспечивает оптимальную доступность и предотвращает блокировку путей эвакуации (например, открытыми дверями).

При установке петель данного типа на внешней поверхности корпуса не требуется креплений, которые бы не соответствовали его дизайну или затрудняли очистку.

Как правило, петли с узловыми шарнирами из нержавеющей стали используются попарно, что означает, что в одном проёме используются одна типа L и одна типа R. При более высоких нагрузках, например, от створок или люков большого размера, они могут дополняться добавочными петлями любого типа.

Петли с узловыми шарнирами из нержавеющей стали могут устанавливаться в корпусе с пазовыми отверстиями на угловой крепёжной детали, которые или перпендикулярны, или параллельны оси петли. Это приводит к появлению двух показанных характеристик вращения.

Во время установки петли с узловыми шарнирами могут регулироваться в трёх плоскостях. Например, это даёт возможность регулировки по допускам или установки требуемого уплотнениям усилия сжатия. Две плоскости могут регулироваться через параллельные или перпендикулярные пазовые отверстия в угловых крепёжных деталях. В третьей плоскости регулировки положения могут осуществляться с использованием разделительных пластинок из нержавеющей стали GN 2370 .

Пластины из нержавеющей стали с резьбовыми отверстиями GN 2372  а также пластины из нержавеющей стали с резьбовыми стержнями GN 2376 также доступны для крепления петель. Последние могут быть приварены или вставлены снаружи через стенку и закреплены на месте. Все вспомогательные изделия предназначены для использования с обеими угловыми крепёжными деталями.

Створки, люки и двери могут быть вставными, накладными или соединёнными «в ус». Максимальная толщина стенки и размеры изгиба для намечаемых конструкций из листового металла вытекают из соответствующего типа установки.

1. Угловые крепёжные детали, установленные на корпусе с пазовыми отверстиями перпендикулярно оси петли:

2. Угловые крепёжные детали, установленные на корпусе с пазовыми отверстиями параллельно оси петли:

Показанные варианты исполнения представляют стандартные условия установки. Если монтажное положение петли изменено или один из двух размеров толщины стенки (s или b) меньше, максимальные достигаемые размеры изменяются независимо друг от друга. В некоторых случаях это обеспечивает возможность работы с большими размерами толщины стенки, чем установленные для такого же размера петли. Таким образом, рекомендуется провести простую проверку исполнения через CAD или путём проверочной установки.

Максимальная нагрузка петли с узловыми шарнирами, указанная ниже, относится к случаям стандартного использования и служит для ориентации в случае нестандартных применений. Результирующие силы приводят к незначительной упругой деформации, которая при необходимости может компенсироваться посредством регулировок.

В процессе монтажа, начальной эксплуатации и использования следует придерживаться информации, представленной в инструкции по эксплуатации. Инструкция по эксплуатации прилагается к изделию или предоставляется в цифровом виде на странице изделия по адресу elesa-ganter.com.
