Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет, матовая отделка.
Вращающийся штифт
Самосмазывающийся технополимер на основе полиамида (PА), армированный стекловолокном, чёрный цвет.
Стандартные исполнения

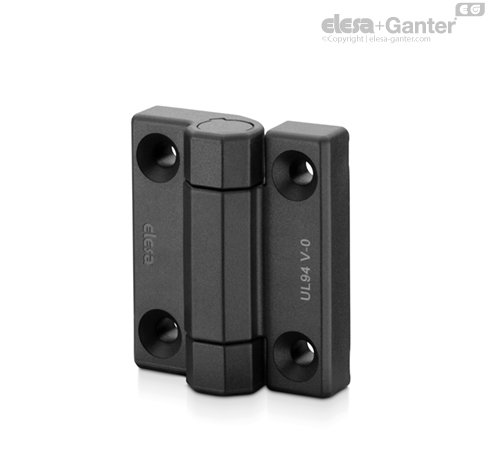

- CFM-PCN-AE-V0-SH: сквозные отверстия для винтов с потайной головкой.
- CFM-PCN-AE-V0-B: втулки из латуни с глухим резьбовым отверстием.
Угол поворота (приблизительное значение)

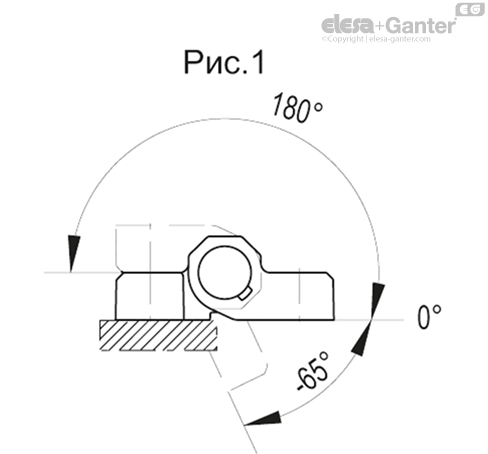

Макс. 245° (-65° и +180°, где 0° является условием, при котором две соединённые поверхности находятся на одной плоскости) см. рис. 1.
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
Общая информация
Особенности и области применения
Компактный размер обеспечивает простоту установки изделия.
Петля CFM-PCN-AE-V0 может сочетаться с петлёй со встроенным электрокабелем CFM-PC.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИE | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | Напряжение под углом в 90° |
 |  |  |
| Описание | Максимальная рабочая нагрузка
Ea [N] | Нагрузка на разрыв
Ra [N] | Максимальная рабочая нагрузка
Er [N] | Нагрузка на разрыв
Rr [N] | Максимальная рабочая нагрузка
E90 [N] | Нагрузка на разрыв
R90 [N] |
| CFM.PCN-AE-V0-SH | 700 | 1400 | 700 | 2200 | 700 | 2500 |
| CFM.PCN-AE-V0-B | 1000 | 1700 | 900 | 2100 | 700 | 1200 |
