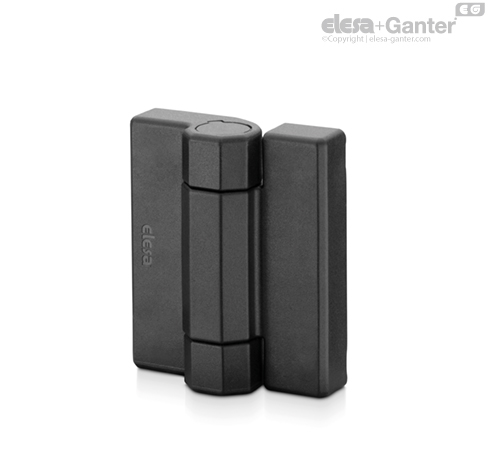

CFM-PCN-B Петли Втулки с глухим резьбовым отверстием

Материал

СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.

Вращающийся штифт

Самосмазывающийся технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Стандартные исполнения

• CFM-PCN-SH: сквозные отверстия для винтов с потайной головкой.

• CFM-PCN-B: втулки из латуни с глухим резьбовым отверстием.

Угол поворота (приблизительное значение)

Макс. 245° (-65° и +180°, где 0° является условием, при котором две соединённые поверхности находятся на одной плоскости) см. рис. 1.

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
