Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.
Штифт
Нержавеющая сталь AISI 303.
пружина
Пружина из нержавеющей стали.
Стандартные исполнения

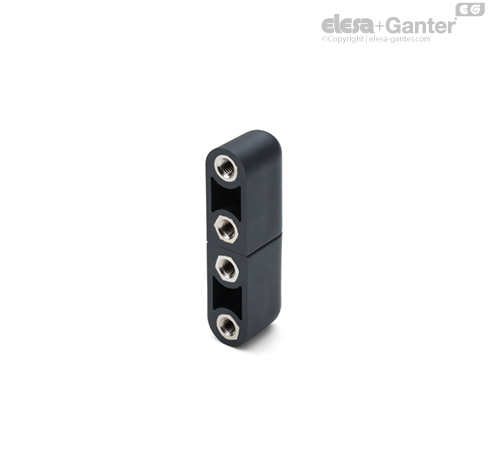

- CFNR-B: втулки из никелированной латуни с резьбовым отверстием.
- CFNR-p: резьбовые шпильки из никелированной стали.
- CFNR-B-p: втулки из никелированной латуни с резьбовым отверстием (монтаж на стороне косяка) или резьбовые шпильки из никелированной стали (монтаж на стороне двери).
- CFNR-p-B: резьбовые шпильки из никелированной стали (монтаж на стороне косяка) и втулки из никелированной латуни с резьбовым отверстием (монтаж на стороне двери).
Индекс для указания необходимых функций (возврат при закрытии или открытии в зависимости от типа пружины и расположения петли, см. рис. 1):
- S: навивка левой пружины.
- D: навивка правой пружины.
Общая информация
Особенности
Петля CFNR имеет встроенную пружинную систему (патент Elesa) для автоматического возврата двери при закрытии или открытии.
К корпусу петли прикреплён штифт, удерживающий пружину в положении с максимальным крутящим моментом возврата при закрытии или открытии 0,30 Нм под углом 270°.
Крутящий момент изменяется постепенно вместе с углом открытия/закрытия петли.
В ходе специальных испытаний на усталостную нагрузку возвратная пружина выдержала более 15 000 циклов при сохранении неизменного значения крутящего момента.
Максимальная масса двери с двумя установленными петлями, которая позволяет возврат пружины, составляет 5 кг. Значение является ориентировочным, поскольку оно является результатом испытаний, проведённых с лабораторной конструкций, насчитывающей приблизительно 0,7 м x 0,7 м.
Рекомендуется всегда проверять правильность работы в соответствии с предполагаемым методом применения.
Они могут устанавливаться на раскладывающихся дверях из листового металла.
| Испытания на прочность |
| ОСЕВОЕ НАПРЯЖЕНИE | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ |
 |  |  |  |
| Параллельные плоскости | Перпендикулярные плоскости | Параллельные плоскости | Перпендикулярные плоскости |
Максимальная рабочая нагрузка
Ea [N] | Максимальная рабочая нагрузка
Er [N] |
| 600 | 100 |
Деформация петли при нагрузках, превышающих рабочие, указанные в настоящем документе, может быть изменяющей геометрию самой петли, нарушая её функционирование.
Инструкции по использованию
Инструкции по монтажу
Исходя из положения косяка по отношению к двери и желаемой функциональности, выберите петли, необходимые для положений A и B, выбрав правильный индекс.
- Установите корпус петли со штифтом вращения на косяк, предварительно нагрузив петлю под углом 90° до фиксации корпуса на поверхности.
- С помощью винтов прикрепите дверь к корпусу второй петли.
| Положение косяка | Желаемая функция | Расположение петель |
| Положение A | Положение B |
| К левой части двери (рис. 3) | Возврат пружины при закрытии | CFNR-D-030 | CFNR-S-030 |
| Возврат пружины при открытии | CFNR-S-030 | CFNR-D-030 |
| К правой части двери (рис. 4) | Возврат пружины при закрытии | CFNR-S-030 | CFNR-D-030 |
| Возврат пружины при открытии | CFNR-D-030 | CFNR-S-030 |
Аксессуары
Аксессуары
Для облегчения операции предварительного нагружения петли под углом 90° и её сборки на двери можно воспользоваться инструментом MT-CFNR (см. рис. 2) обеспечивается нахождение петли в предварительно нагруженном положении в процессе монтажа.
