Характеристики
- Тип A: монтаж с внутренней стороны (резьбовое глухое отверстие)
- Тип B: монтаж со стороны оператора
Нержавеющая сталь AISI 304
- d1 = 20: сплошной материал
- Матовая отделка, дробеструйная обработка
Резьбовая втулка для d1 = 28
Нержавеющая сталь AISI 303
Крепёжный винт для типа B
Нержавеющая сталь AISI 303
Стопорный винт для типа B
Нержавеющая сталь
Информация

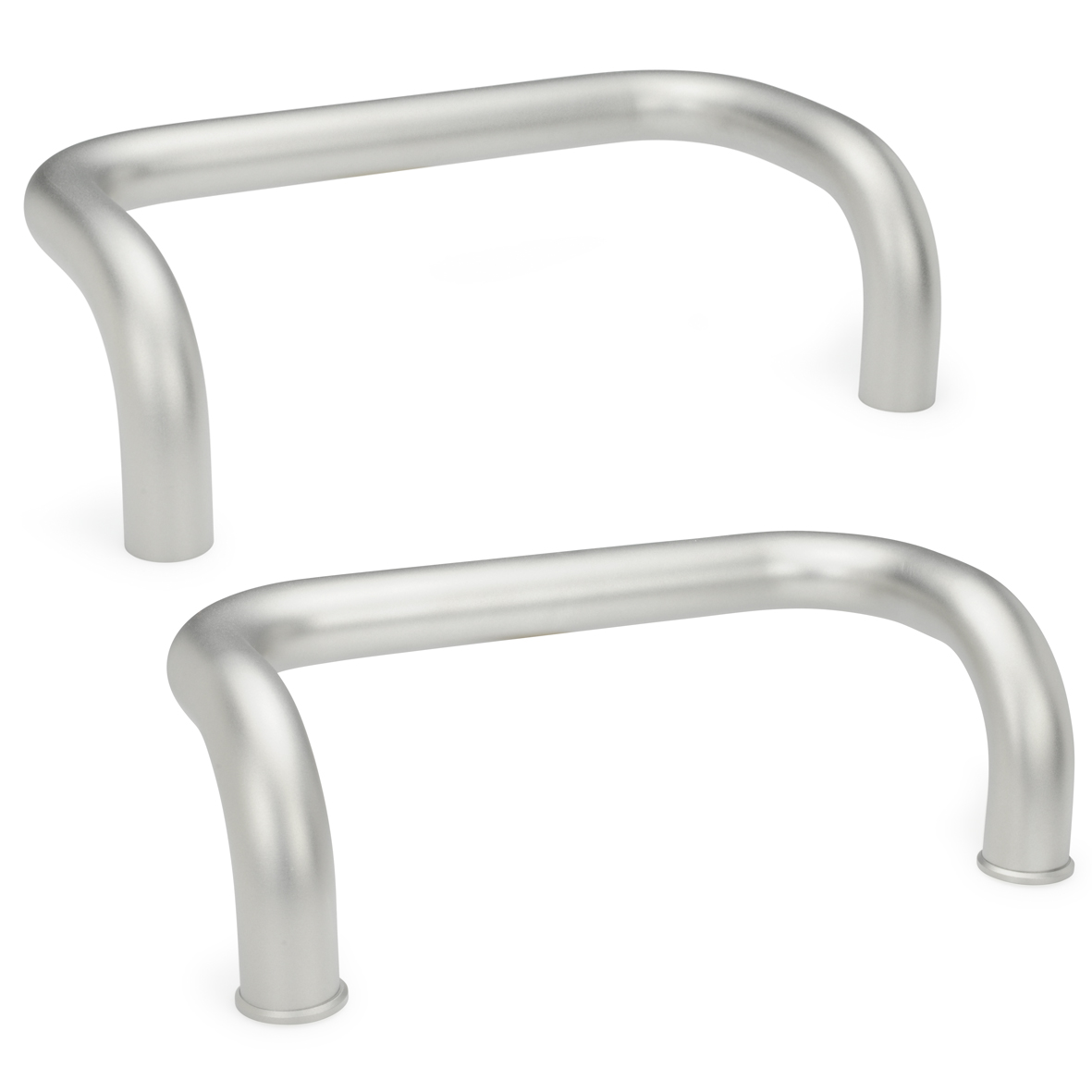

П-образные ручки для ящиков и шкафов GN 426.6 могут устанавливаться с обратной стороны (тип А), а также со стороны оператора (тип B).
В этом случае шпилька сначала ввинчивается со стороны машины, а затем ручка проталкивается и фиксируется с помощью стопорного винта.
Оба способа монтажа позволяют установку пары ручек в противоположном положении. Данный метод может применяться, например, к дверям (сдвоенная ручка). Как правило, может требоваться крепёжный винт специальной длины l2.
