Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Крышка винта
- ECO.R: tехнополимер на основе полиэстера (РВТ) в палитре цветов Elecolors, глянцевая поверхность, пресс-сборка. Входят в комплект поставки, снимаются с помощью отвёртки (рис. 1).
Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).
Стандартные исполнения
Сквозные отверстия для саморезов из нержавеющей стали AISI 304 в соответствии со стандартом ISO 7050, Ø 2,9 x 9,5 мм, входят в комплект поставки (см. «Инструкции по монтажу»).

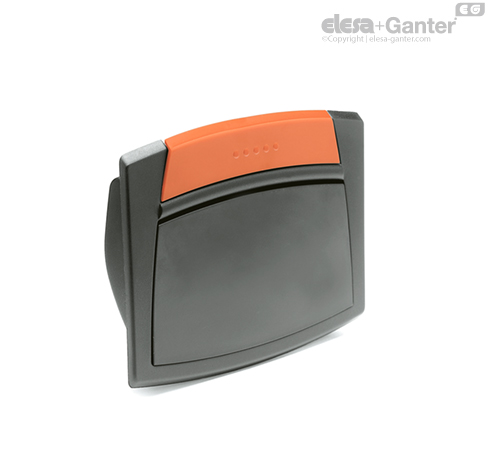

EPR-SH: ручка с открытым гнездом без заглушки.
EPR-F-SH: ручка с заглушкой серо-черного цвета из технополимера, матовая отделка, возвратная пружина из нержавеющей стали.
Общая информация
Эргономичность и удобство в использовании
Обладает современным дизайном благодаря компактной форме. Внутренний профиль гнезда обеспечивает безопасный, удобный и эргономичный захват. Цветная крышка винта улучшает видимость ручки и обеспечивает соответствие требованиям заказчика.
Заглушка является отличительной особенностью, которая позволяет полностью закрыть или открыть углубление простым помещением руки на неё.
Технические данные
Коэффициенты сопротивления при подъёме (F1) и вытягивании (F2), приведённые в таблице, являются результатами лабораторных испытаний ручек, установленных на усиленных металлических пластинах толщиной = 1,5 мм (усилены в испытательных целях).
Инструкции по использованию
Шаблон для сверления
На панелях толщиной, превышающей 2,5 мм, мы рекомендуем производить установку ручки согласно одному из представленных здесь способов:
- с помощью двух саморезов в отверстиях "d";
- с помощью двух винтов с потайной головкой M3x6 после врезки отверстий в панели;
- с помощью двух винтов с потайной головкой M3x10 с гайками, после сверления глухих отверстий диаметром 3,2 мм.
Инструкции по монтажу
- Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.
- Удалите все неровности, оставшиеся после сверления, перед установкой ручки.
- Установите верхнюю часть ручки в корпус (рис. 1) и нажмите на нижнюю часть, пока она твёрдо не станет на место.
- Аккуратно потяните на ручку вниз (рис. 2).
- Установите два самореза (рис. 3).
- Соберите крышку винта, нажав сначала на боковые стороны и, наконец, на центральную часть (рис. 4).
