Материал
- Корпус ручки: технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет.
- Элемент для захвата: технополимер на основе ацеталя (POM), чёрный цвет.
- Крышка винта: технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет.
- Рассеиватель светодиодного света: самозатухающий поликарбонат UL-94 V0, матово-белый цвет.
- Крепёжные пластины: нержавеющая сталь.
Стандартные исполнения
- ESC-SFT-C-A: 8-полюсный штыревой разъём M12, верхний осевой выход.
- ESC-SFT-C-C: 8-полюсный штыревой разъём M12, нижний осевой выход.
- ESC-SFT-C-B: 8-полюсный штыревой разъём M12, задний выход.

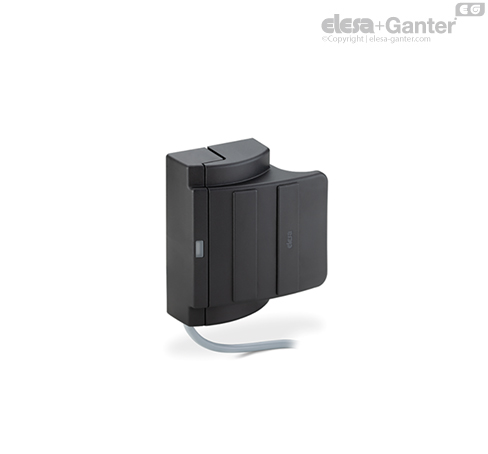

- ESC-SFT-F-A: длина кабеля 2 или 5 метров, верхний осевой выход.
- ESC-SFT-F-C: длина кабеля 2 или 5 метров, нижний осевой выход.
- ESC-SFT-F-B: длина кабеля 2 или 5 метров, задний выход.
Ручка ESC-SFT должна монтироваться стороной ответной части, оснащённой кабельным выводом / разъёмом, на зафиксированной детали (основание конструкции) и стороной ручки на подвижной детали (дверь).
Контактная группа в стандартном исполнении:
- NC-NO-NC+LED: 1 НЗ-контакт безопасности, 1 НР-контакт безопасности, 1 НЗ-контакт сигнализации со светодиодом.
- NC-NC-NC+LED: 2 НЗ-контакта безопасности, 1 НЗ-контакт сигнализации со светодиодом.
НР-контакт считается нормально разомкнутым контактом, когда два элемента ручки находятся в контакте, а НЗ-контакт – это нормально замкнутый контакт, когда два элемента ручки находятся в контакте.
Зелёный светодиод горит, когда защита замкнута (два элемента контакта ручки), и свидетельствует о корректном функционировании оборудования в соответствии с IEC 60204-1.
Защита IP
Степень защиты IP67, см. таблицу EN 60529.
Особенности и области применения
Защита персонала: ручка ESC-SFT представляет собой кодированный датчик с резервными каналами, которые могут использоваться в цепях безопасности, предназначенных для контроля статуса опасных ограждений на станке. В сочетании с соответствующей сертифицированной логикой управления, в случае случайного открытия дверей, ящиков, защитных крышек оборудования или производственных линий, он активирует прерывание цепи питания оборудования. Блокировочное устройство состоит из магнитного датчика и соответствующего привода (кодированный магнит), встроенного в два элемента ручки. Подход кодированного магнита к датчику подразумевает переключение контактов внутри датчика и относительное замыкание выходов безопасности подключённого блока управления. Зелёный светодиод горит, когда два элемента ручки находятся в контакте, а ограждение закрыто. Ручка ESC-SFT классифицируется как магнитное блокировочное устройство низкого уровня кодирования типа 4 в соответствии с EN14119. В случае использования в качестве входа в сертифицированный блок управления безопасностью (см. вспомогательные приспособления по запросу) он позволяет реализовать архитектуру системы вплоть до SIL3 в соответствии со стандартом IEC 62061 или категории 4 - PLe в соответствии со стандартом EN ISO 13849-1. Может объединяться с петлёй CFSQ или CFSW для повышения уровня безопасности системы (системы с разными принципами работы). Расстояние переключения датчика зависит от геометрии двери, на которой установлено изделие.
Замок с защёлкой: две детали, составляющие изделие (сторона ручки и сторона ответной части), оснащены системой механического соединения, позволяющей двери оставаться закрытой. Усилие, необходимое для открытия двери, составляет около 2 кг.
Самоцентрирование: ручка оснащена механической системой самоцентрирования относительно сопряженной с ней части, которая компенсирует любое смещение двери или ее изгиб под действием веса. Может использоваться для раздвижных или распашных дверей.
Функционирование
Система безопасности состоит из блока управления и ручки, работающие только в определённых конфигурациях, (см. варианты комбинирования и подключения с соответствующими блоками комбинированного управления безопасности)
Ручка безопасности содержит герконовые контакты, которые активируются кодированными магнитами. Блок управления безопасности преобразует информацию и передаёт состояние средств защиты в систему управления через выход безопасности.
Безопасное состояние определяется как состояние, при котором ручка находится на расстоянии от магнита активации.
| ТЕХНИЧЕСКИЕ ДАННЫЕ РУЧКИ | ||||
|---|---|---|---|---|
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||||
| Материал корпуса | Самозатухающий технополимер, армированный стекловолокном, чёрного цвета | |||
| Рабочая температура в помещении | -25 +70 °C | |||
| Класс защиты | IP 67 (IEC 60529) | |||
| Подключения | Кабель с зажимами - штыревой разъём M12 | |||
| Рабочее напряжение (Ue) | 24 V dc | |||
| Минимальный рабочий ток на канал (Im) | 6 mA | |||
| Максимальный рабочий ток со светодиодом при отсутствии нагрузки | 16 mA | |||
| Ток в отключённом состоянии | 0 mA | |||
| Напряжение изоляции (Ui) | 26,4 V | |||
| Номинальное выдерживаемое напряжение (Ui) | 1500 V | |||
| Степень загрязнения | 2 | |||
| Наружный безынерционный предохранитель | 0,5 A | |||
| Категория использования | DC12: 0,4A при 24 В пост. тока - DC13: 0,4A при 24 В пост. тока | |||
| Макс. частота переключения | 500 Hz | |||
| Падение напряжения (Ud) | 0,3 V | |||
| Индикация переключения | Зелёный светодиод + НЗ-выход сигнализации (24 В, 10 мА) | |||
| ПАРАМЕТРЫ АКТИВАЦИИ | ||||
| Вариант ручки (раздвижная дверь S, распашная дверь B) | NC+NO S | NC+NC S | NC+NO B | NC+NC B |
| Гарантированное расстояние вмешательства (Sao) | 3 mm | 5 mm | 6 mm | 9 mm |
| Гарантированное расстояние отпускания (Sar) | 13 mm | 17 mm | 17 mm | 20 мм |
| Точность повторения | <10% | <10% | <10% | <10% |
| ФУНКЦИОНАЛЬНЫЕ ПАРАМЕТРЫ НАДЁЖНОСТИ / БЕЗОПАСНОСТИ | ||||
| B10d (EN 13849-1) | 20x10^6 циклов | |||
| TM | 20 лет | |||
| Диагностическое покрытие (DC) | Отправлено на блок управления | |||
| Время отключения | <10 ms | |||
| Время риска | Отправлено на блок управления | |||
| PL/категория в соответствии с EN13849-1 | вплоть до Pl e/кат. 4 (в сочетании с модулями безопасности CN-SFT.115-2NC, CN-SFT.46-2NC/CN-SFT.115-1NC+1NO, CN-SFT.46-1NC+1NO или иными совместимыми блоками управления безопасности) | |||
| Кодирование EN ISO 14119:2013 | Тип 4 (низкий уровень кодирования) | |||
| СООТВЕТСТВИЕ | ||||
| Устойчивость к вибрациям и ударам | EN60947-5-3 | |||
| Соответствие изделия | EN60947-5-3 EN14119 | |||
| Утверждено TUV | TUV IT 0948 24 MAC 429 BTUV IT 0948 24 MAC 428 B | |||
| Утверждено UL | E542642 | |||
Электрические соединения
Электрические соединения должны выполняться только уполномоченным персоналом.
Соединительный кабель датчика не должен вытягиваться. Датчики должны подключаться к блоку управления в соответствии с предлагаемыми схемами (см. также инструкции по эксплуатации блоков управления).
| Прокладка кабелей в соответствии со стандартом 60947-5-2 | ||
| Цвет | Тип | Функция |
| Коричневый (BN) - белый (WH) | НЗ-контакт | выходы безопасности, канал 1 |
| Синий (BU) - чёрный (BK) | НЗ-контакт (верс. НЗ+НЗ) | выходы безопасности, канал 2 |
| НР-контакт (верс. НЗ+НР) | ||
| Розовый (PK) | Вспомогательный положительный контакт (+24 В пост. тока) | Положительный для светодиодной сигнализации |
| Серый (GY) | Вспомогательный отрицательный контакт (заземление) | Отрицательный для светодиодной сигнализации |
Схема подключения одинарной ручки к блокам управления CN-SFT.115-2NC, CN-SFT.46-2NC / CN-SFT.115-1NC+1NO, CN-SFT.46-1NC+1NO или эквивалентным моделям. Ручка с НЗ-НЗ-контактами должна подключаться к блоку управления CN-SFT.115-2NC / CN-SFT.46-2NC, ручка с НЗ-НР-контактами должна подключаться к блоку управления CN-SFT.115-1NC+ 1NO / CN-SFT.46-1NC+1NO. В любом случае рекомендуется ознакомиться с инструкцией по эксплуатации блока управления безопасностью, чтобы убедиться в правильности подключения изделия.
Схема подключения одинарной ручки к блокам управления CN-SFT.115-2NC / CN-SFT.46-2NC или эквивалентным моделям в случае множественных ручек с НЗ-НЗ-контактами.
- Каналы 1 (BU-BK, НЗ) последовательно
- Каналы 2 (WH-BN, НЗ) последовательно
В любом случае рекомендуется ознакомиться с инструкцией по эксплуатации блока управления безопасностью, чтобы убедиться в правильности подключения изделия.
Схема подключения одинарной ручки к блокам управления CN-SFT.115-1NC+1NO / CN-SFT.46-1NC+1NO или эквивалентным моделям в случае множественных ручек с НЗ-НР-контактами.
- Каналы 1 (BU-BK, НР) параллельно
- Каналы 2 (WH-BN, НЗ) последовательно
В любом случае рекомендуется ознакомиться с инструкцией по эксплуатации блока управления безопасностью, чтобы убедиться в правильности подключения изделия.
Аксессуары по запросу
- CN-SFT: блок управления безопасности для категории 3 и 4.
- FC-ESC: длина расширения 2,5 или 5 м.
Инструкции по монтажу
- Установите ответную часть ручки на раму и ручку на дверь, используя крепёжные пластины (входят в объём поставки), разместив их между винтами TCEI M5 и ручкой. Наличие прорезных отверстий облегчает установку изделия.
- Выполните подключение в соответствии с представленной электрической схемой.
- Рекомендуется использование наружного безынерционного предохранителя на линии безопасности.
- Запрещается использовать изделие в среде с сильными магнитными полями.
- Сборка разрешена только при отсутствии напряжения.
- Положение монтажа может выбираться, при условии, что активная поверхность датчика безопасности и поверхность привода находятся напротив друг друга.
- Устанавливайте датчик только на плоских поверхностях.
- По возможности не устанавливайте датчик и привод на поверхности, изготовленные из ферромагнитного материала. Рекомендуется установить немагнитный вкладыш толщиной как минимум 5 мм. Кроме того, рекомендуется использовать немагнитные крепёжные винты.
- Запрещается подвергать датчик и привод воздействию сильных вибраций и ударов.
- Держите на расстоянии от остатков железа.
- Оставьте минимальное монтажное расстояние между двумя ручками 50 мм.
- Минимальное расстояние между отверстиями со стороны двери и рамы см. в шаблоне для сверления.
Меры предосторожности
Перед использованием изделия необходимо выполнить оценку риска на станке в соответствии с:
- EN ISO 13849-1. Безопасность машин. Детали систем управления, связанные с обеспечением безопасности. Часть 1. Общие принципы проектирования;
- EN ISO 14119. Безопасность машин. Устройства блокировки, связанные с защитой;
- EN 60204-1. Безопасность машин. Электрооборудование машин;
- EN 60947-5-3. Устройства комплектные распределительные низковольтные. Часть 5-3. Устройства распределительных цепей и переключающие элементы. Требования к бесконтактным переключателям с определённым режимом при условиях отказа (PDDB).
- Ручка ESC-SFT выполняет функцию индивидуальной защиты. Неправильная установка или обращение могут стать причиной серьёзного травмирования людей. В частности, ручку запрещается обходить (короткое замыкание контактов), передвигать, демонтировать или иным образом выводить из строя.
- Безопасная эксплуатация гарантируется только тогда, когда используется комплектная система: ручка безопасности + блок управления CN-SFT.115-2NC, CN-SFT.46-2NC/CN-SFT.115-1NC+1NO, CN-SFT.46-1NC+1NO или совместимый блок. Если ручка используется без подходящего блока управления, ответственность несет сборщик системы/станка.
- Комплектная система безопасности обычно состоит из множества сигнальных устройств, датчиков и блоков управления. Производитель оборудования или установщик несет ответственность за правильную и безопасную работу всей системы.
Техническое обслуживание и проверки
Регулярно удаляйте железные опилки с рукоятки. Для очистки ручки используйте только моющие средства без растворителей.
Дополнительные меры безопасности (EN ISO 14119:2013, таблица 3)
Обязательно выполняйте периодические проверки (в начале каждой смены, не позднее чем через 8 часов) правильности работы ручек, проверяя следующее:
- правильность переключения каждой ручки:
a) проверка того, что когда ограждение, на котором установлена ручка, открывается, выходы безопасности подключённого блока управления открыты;.
b) проверка того, что когда то же ограждение закрывается, выходы безопасности блока управления закрыты после любой команды пуска;.
- надёжность крепления ручки;.
- правильность крепления соединений..
Функция контроля устройства должна выполняться подключённым блоком управления безопасности для каждого вмешательства самого устройства.
Если со всеми закрытыми средствами защиты и после возможной команды пуска, блок управления не активирует свои выходы безопасности, избегайте выключения / включения блока управления и приступите к проверке на предмет любых открытых ограждений, а также выполните проверки, указанные выше в пунктах a) и b).
В случае отказа или износа повреждённая система должна быть заменена.
Гарантийное покрытие, а также ответственность производителя прекращают действовать при следующих обстоятельствах:
- если вышеуказанные инструкции не соблюдались;.
- если правила техники безопасности не соблюдались;.
- электромонтаж и подключение, выполнены не уполномоченным персоналом;.
- не производились функциональные проверки;.
- было произведено вмешательство в изделие..
