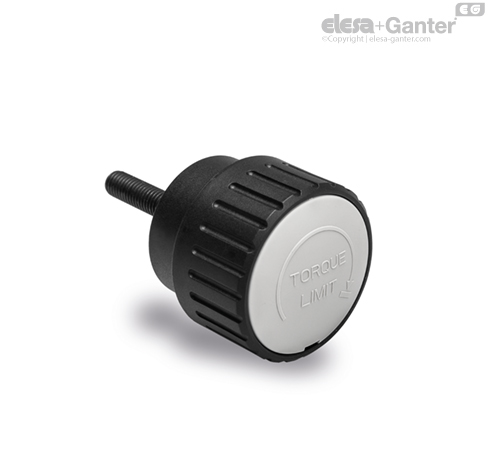

MZD-p Регулируемые ручки с ограничением крутящего момента Резьбовая шпилька

Особенности и области применения

Ручка MZD имеет специальный механизм (запатентован компанией ELESA), который при её вращении по часовой стрелке до фиксации достигает необходимого значения крутящего момента, освобождая его от зажимного элемента (втулка или резьбовой винт).

Ручка используется, когда прилагаемый момент затяжки не должен превышать определённого значения.

Крутящий момент передаётся от ручки к прижимному элементу с помощью пружинного механизма, предотвращающего превышение заданного крутящего момента. Поворот против часовой стрелки разблокирует ручку.

Ручки прошли испытания до 60000 циклов затяжки, и значения крутящего момента не изменились.

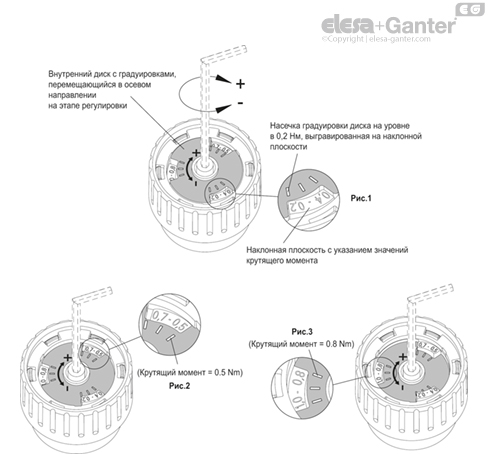

Регулировка крутящего момента

1. Вставьте отвёртку в специальное отверстие и снимите колпачок.
2. Заводская настройка ручки составляет 0,5 Н∙м. Для уменьшения или увеличения значения крутящего момента измените положение градуированного диска в осевом направлении, подкручивая центральный винт шестигранным ключом (ch = 2,5). Номинальное значение момента можно прочитать на небольшой наклонной плоскости на уровне диска в соответствии с контрольной отметкой, и его можно регулировать в пределах от 0,2 до 1 Н∙м. Точность номинального значения момента зависит от точности, с которой оператор производит регулировку (см. таблицу). Повторяемость крутящего момента остается в пределах ±10 %.
3. Установите колпачок на место путём его вставки в гнездо лёгким надавливанием.



Специальные исполнения доступны по запросу

Зажимной элемент с резьбой и различными длинами шпильки.
