П-образные ручки для ящиков и шкафов
78711-R,20
78710-R,10
78712-R,50
илиGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Цинковое литьё под давлением
С пластиковым покрытием
Нержавеющая сталь AISI 304
Полиуретан (PUR)
Чёрный цвет
Пластик
Совершенно прозрачный поликарбонат
П-образные ручки для ящиков и шкафов GN 422 используются для люков и дверей. Кнопки, встроенные в ручку, могут отправлять электрические управляющие сигналы, а светодиоды могут отображать, например, статус управления машиной.
Ручка доступна с 1 или 2 функциональными элементами. Светодиоды горят красным или зелёным в зависимости от полярности на соединениях.
Дополнительные П-образные ручки для ящиков и шкафов без функции переключения доступны в качестве GN 422.1.
| Электрические и механические характеристики | ||
| Кнопка | - | |
| Контакты | Перекидной контакт, язычковый контакт | |
| Контактный материал | Серебряный сплав | |
| Коммутируемое напряжение | макс. 125 В (разъём) | |
| макс. 240 В (кабель) | ||
| Ток на контакте | макс. 3 A | |
| Ресурс механической части | 106 циклов переключения | |
| Ресурс электрической части | 50 000 циклов переключения (при полной нагрузке) | |
| Светодиодный индикатор / светодиодное кольцо подсветки | 24 В пост. тока ± 10 % / 7 мА | |
| Рабочее напряжение/ | ||
| рабочий ток | ||
| двухцветный (красный / зелёный) | ||
| Категория использования (кнопка) | AC 15: 24 В перемен. тока / 1 A / DC 13: 24 В пост. тока / 0,7 A | в соответствии с IEC 60947-5-1 |
| AC 15: 110 В перемен. тока / 1 A / DC 13: 110 В пост. тока / 0,2 A | ||
| AC 15: 220 В перемен. тока / 0,5 A / DC 13: 220 В пост. тока / 0,1 A | ||
| - | - | |
| AC: 120 В перемен. тока / 5 A / DC: 12 В пост. тока / 1 A | в соответствии с UL 508 | |
| AC: 240 В перемен. тока / 3 A | ||
| Тип соединения | - | |
| Кабель с открытым концом (K2 / K5) | PUR-кабель с неизолированными многожильными проводами (2 м или 5 м) | |
| или | - | |
| Кабель с разъёмом (S025) | 5-штыревой соединитель M12 x 1 с PUR-кабелем 0,25 м | |
| Одобрения, соответствие | ||
| Декларация соответствия нормам ЕС | ||
В процессе монтажа, начальной эксплуатации и использования следует придерживаться информации, представленной в инструкции по эксплуатации. Инструкция по эксплуатации прилагается к изделию или предоставляется в цифровом виде на странице изделия по адресу elesa-ganter.com.

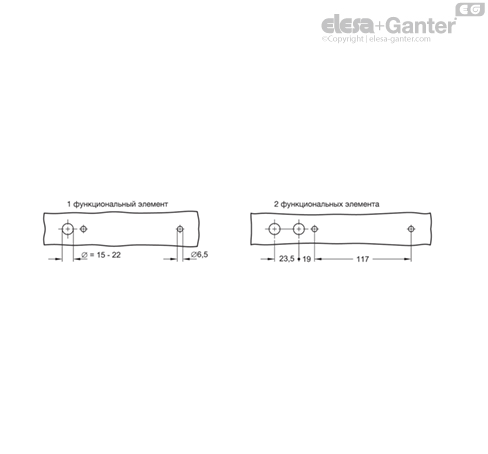

Отверстия не должны иметь неровностей во избежание повреждения кабеля.
