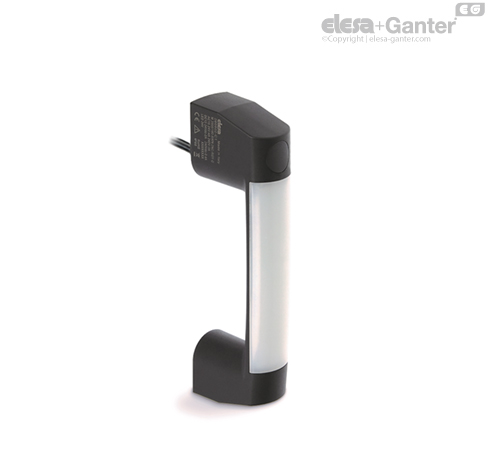

M.2000-LD-RGB-F2.5 Ручки со светодиодным индикатором. С кабелем длиной 2,5 м

Особенности и области применения

Ручка M.2000-LD представляет собой идеальное сочетание эргономики, функциональности и компактности.

В дополнение к функции ручки она интегрируется в одно изделие, также выполняя функцию световой сигнальной колонны. Эти ручки обычно устанавливаются на дверях или защитных ограждениях машин. Благодаря соответствующему электрическому соединению имеется возможность сконфигурировать цвет светодиодной ленты для индикации статуса защиты (IEC 60204-1).

Пример:

• красный: требуется немедленное действие для решения опасной ситуации

• зелёный: нормальные рабочие условия

• жёлтый: обождите, происходит отключение оборудования или оборудование находится на переходном этапе

• синий: оператор сделал рабочий запрос (например, нажал кнопку)

В случае использования удлинителя с угловым разъёмом направление выхода кабеля показано на рис. 1.

Технические данные

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Декларация о соответствии CE

Предметом вышеуказанной декларации является соответствие надлежащему законодательству Европейского союза в области гармонизации:

• 2014/35/EU Директива по низковольтному оборудованию

• 2014/30/EU (EMC) Директива по электромагнитной совместимости

• 2011/65/EU (RoHS) Ограничение использования некоторых вредных веществ в электрическом и электронном оборудовании

Гармонизированные стандарты и нормативные ссылки на другие используемые технические условия, в отношении которых заявляется соответствие: EN 60947-5-1:2017

Инструкции по подключению светодиодной ленты

При наличии надлежащего кабеля имеется возможность получить один из 7 цветов светодиодной ленты.

Общий контакт (1), соответствующий белому проводу (версия кабеля), должен быть обязательно подключён к отрицательному полюсу питания. Другие три провода могут быть подключены по отдельности к положительному полюсу для получения соответственно красного, зелёного и синего цвета светодиодной ленты или подключены одновременно для получения остальных цветов, как указано в таблице ниже. Другие цвета возможны при регулировании яркости отдельных каналов при помощи метода ШИМ.







Аксессуары по запросу

FC-M12x1: расширения с 8-полюсным осевым гнездовым разъёмом M12x1.

Специальные исполнения доступны по запросу

• Рабочее напряжение светодиодов 12 В.

Другое стандартное исполнение

M.2000: отдельная дополнительная ручка без выключателя.

M.2000-SWM: ручки с двухконтактным моностабильным переключателем

M.2000-SWM-LD: ручки с выключателем с самовозвратом и светодиодным индикатором
