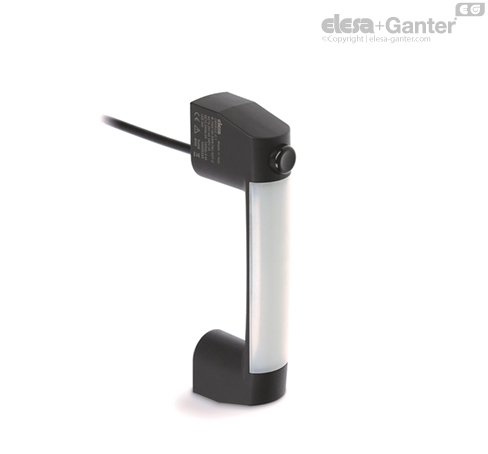

M.2000-SWM-1NC-1NO-LD-F5 Ручки с выключателем с самовозвратом и светодиодным индикатором С кабелем длиной 5 м, 1 НЗ-контакт + 1 НР-контакт

Особенности и области применения

Ручка M.2000-SWM-LD представляет собой идеальное сочетание эргономики, функциональности и компактности.

В дополнение к функции ручки она интегрируется в одно изделие, также выполняя функцию световой сигнальной колонны и блока управления с нормально разомкнутыми или нормально замкнутыми контактами. Эти ручки обычно устанавливаются на дверях или защитных ограждениях машин. Благодаря соответствующему электрическому соединению имеется возможность сконфигурировать цвет светодиодной ленты для индикации статуса защиты (IEC 60204-1).

Пример:

• красный: требуется немедленное действие для решения опасной ситуации

• зелёный: нормальные рабочие условия

• жёлтый: обождите, происходит отключение оборудования или оборудование находится на переходном этапе

• синий: оператор сделал рабочий запрос (например, нажал кнопку)

При нажатии кнопки оператор может запросить доступ через внешнюю логику к защищаемой области или реактивному оборудованию после прерывания.

Защита персонала: действие нормально замкнутого (НЗ) выключателя обеспечивает правильное прерывание цепи.

В случае использования удлинителя с угловым разъёмом направление выхода кабеля показано на рис. 1.

Технические данные

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Инструкции по подключению светодиодной ленты

При наличии надлежащего кабеля имеется возможность получить один из 7 цветов светодиодной ленты.

Общий контакт (8), соответствующий белому проводу (версия кабеля), должен быть обязательно подключён к отрицательному полюсу питания. Контакты 6 (красный провод), 7 (зелёный провод) или 1 (синий провод) могут быть подключены по отдельности к положительному полюсу для получения соответственно красного, зелёного и синего цвета светодиодной ленты или подключены одновременно для получения остальных цветов, как указано в таблице ниже. Другие цвета возможны при регулировании яркости отдельных каналов при помощи метода ШИМ.

Декларация о соответствии CE

Предметом вышеуказанной декларации является соответствие надлежащему законодательству Европейского союза в области гармонизации:

• 2014/35/EU Директива по низковольтному оборудованию

• 2014/30/EU (EMC) Директива по электромагнитной совместимости

• 2011/65/EU (RoHS) Ограничение использования некоторых вредных веществ в электрическом и электронном оборудовании

Гармонизированные стандарты и нормативные ссылки на другие используемые технические условия, в отношении которых заявляется соответствие: EN 60947-5-1:2017







Аксессуары по запросу

FC-M12x1: расширения с 8-полюсным осевым гнездовым разъёмом M12x1.

Специальные исполнения доступны по запросу

• 2 НР-контакта.

• Рабочее напряжение светодиодов 12 В.

• Быстросъёмный электрический контакт.

• Ручка, не соответствующая IP, с уменьшенной действующей силой ключа (15Н). Для её заказа добавьте индекс -N15 к коду и описанию требуемого стандартного исполнения.

Другое стандартное исполнение

M.2000: отдельная дополнительная ручка без выключателя.
