Основные характеристики
Материал
- Корпус ручки: технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет, матовая отделка.
- Фронтальная крышка: технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет.
- Кнопка: технополимер на основе полиамида (PA), голубой цвет.
Микровыключатель с кнопкой
С четырьмя электрическими контактами замедленного действия 2 НР+ 2 НЗ с двойным прерыванием Zb-образной формы (см. IEC EN 60947-5-1).
Принудительное открывание в соответствии со стандартом МЭК EN 60947-5-1, приложение К: разделение электрических контактов является непосредственным результатом действия привода, на котором сила воздействия применяется с помощью неупругих элементов, другими словами, вне зависимости от, например, пружинных элементов.
Контактные элементы обеспечивают самоочищающее действие паст из серебра.
Стандартные исполнения
Латунные втулки, глухие резьбовые отверстия M6 для монтажа с задней стороны.
Пластиковый 8-полюсный разъём М12х1, задний выход.
- M.2000-SWM-2NC-2NO-C: 2 НЗ-контакта + 2 НР-контакта.
8-полюсный кабель UL:AWG22 RAL9005 PVC UL AWM Style 1569/2517, задний выход, радиус изгиба кабеля > 70 мм

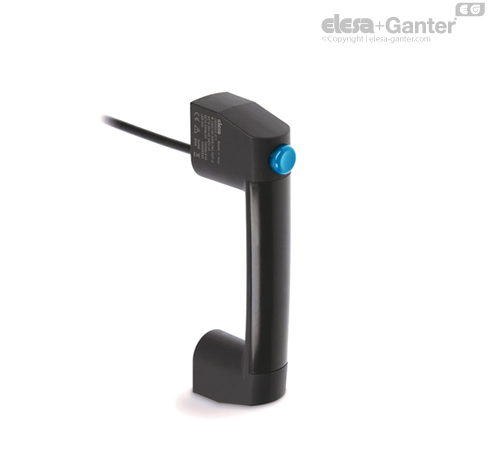

- M.2000-SWM-2NC-2NO-F2.5: 2 НЗ-контакта + 2 НР-контакта, кабель длиной 2,5 м.
- M.2000-SWM-2NC-2NO-F5: 2 НЗ-контакта + 2 НР-контакта, кабель длиной 5 м.
Защита IP
Степень защиты IP67 и IP69K, см. таблицу EN 60529.
| Механические характеристики | Электрические характеристики |
|---|
| Тип контактов: Ag 999 | Тепловая мощность lth | Кабель 4 A |
| Разъем 2.5 A |
| Номинальное напряжение изоляции UI | Кабель: 250 В перем. тока |
| Максимальная рабочая частота: 3600 циклов/час * | Разъем: 30 Vac/Vdc |
| Защита от короткого замыкания: 4 А 500 В gG | Сопротивление между контактами: 25 мОм |
|
| Срок службы: 10 миллионов циклов* | Категория использования (кабель) |
| le/AC-15 ** | 24V-50/60 Hz | 4A |
| 240V-50/60 Hz | 3A |
| le/DC-13 * | 24V-d.c. | 2A |
| 240V-d.c. | 0.4A |
| Действующая сила ключа: 30Н | Категория использования (разъём) |
|
| Радиус изгиба кабеля > 70 мм | le/DC-13 (согласно IEC 60947-5-1) | 24V-d.c. | 2A |
| B10D: 20 миллионов манёвров | Степень загрязнения: 3 |
* согласно стандарту EN 60947-5-1
* * согласно стандарту EN 60945-5-1
Общая информация
Особенности и области применения
Ручка M.2000-SWM представляет собой идеальное сочетание эргономики, функциональности и компактности.
Помимо функции ручки, он объединяет в одном изделии функцию блока управления с нормально разомкнутыми или нормально замкнутыми контактами.
Его можно включить в систему безопасности или просто использовать в качестве устройства управления электроприборами.
Защита персонала: действие нормально замкнутого (НЗ) выключателя обеспечивает правильное прерывание цепи.
В случае использования удлинителя с угловым разъёмом направление выхода кабеля показано на рис. 1.
Технические данные
Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Декларация о соответствии CE
Предметом вышеуказанной декларации является соответствие надлежащему законодательству Европейского союза в области гармонизации:
- 2014/35/EU Директива по низковольтному оборудованию
- 2014/30/EU (EMC) Директива по электромагнитной совместимости
- 2011/65/EU (RoHS) Ограничение использования некоторых вредных веществ в электрическом и электронном оборудовании
Гармонизированные стандарты и нормативные ссылки на другие используемые технические условия, в отношении которых заявляется соответствие: EN 60947-5-1:2017
Аксессуары
Аксессуары по запросу
FC-M12x1: расширения с 8-полюсным осевым гнездовым разъёмом M12x1.
Другие исполнения
Специальные исполнения доступны по запросу
- Быстросъёмный электрический контакт.
- Ручка, не соответствующая IP69K, с уменьшенной действующей силой ключа (15 Н). Для её заказа добавьте индекс -N15 к коду и описанию требуемого стандартного исполнения.
Другие стандартные исполнения
M.2000: отдельная дополнительная ручка без выключателя.
M.2000-LD: ручки со светодиодным индикатором.
M.2000-SWM-LD: ручки с выключателем с самовозвратом и светодиодным индикатором
