Характеристики
Вариант исполнения из стали
Типы

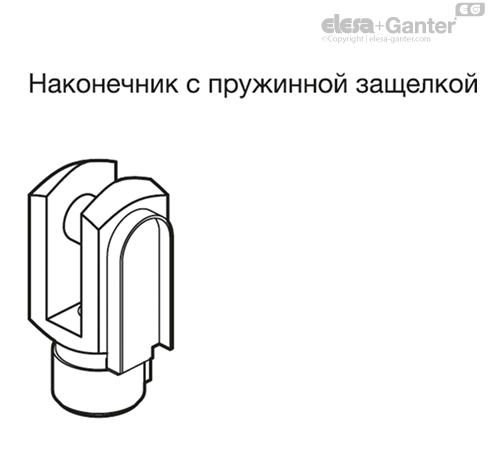

Тип B: наконечник с пружинной защёлкой

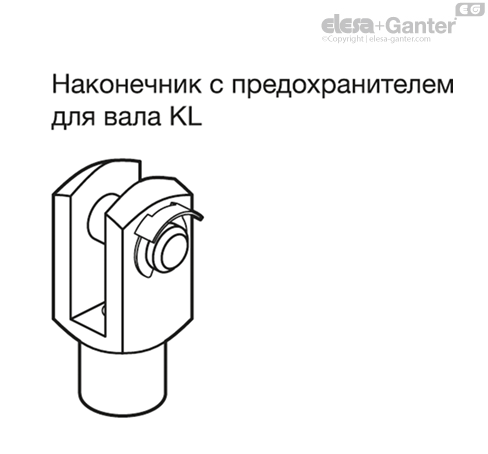

Тип KL: штифт с предохранителем вала KL

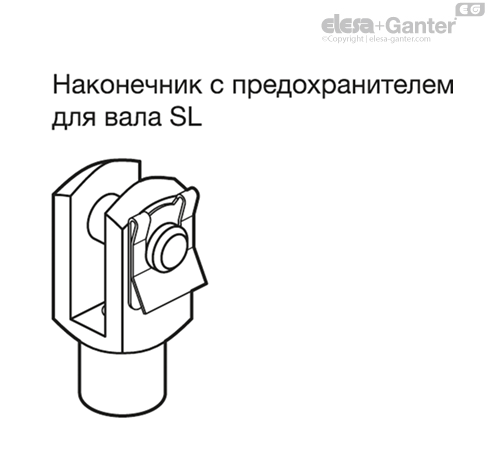

Тип SL: штифт с предохранителем вала SL
(только для d1 = 4...16)
- Класс прочности на разрыв 5
- гальванически оцинкована с голубой пассивацией
- гальванически оцинкована с голубой пассивацией
Вариант исполнения из алюминия
Типы
- Тип KL: штифт с боковым монтажным кольцом
- Type SL: штифт с предохранительным стопорным кольцом
Алюминий AL
анодированное покрытие, чёрный цвет
Предохранители вала KL/SL
- гальванически оцинкована с голубой пассивацией
Вариант исполнения из нержавеющей стали
Тип
- Тип A: штифт с предохранительным стопорным кольцом DIN 471
Нержавеющая сталь AISI 303 NI
без покрытия
Предохранительное стопорное кольцо DIN 471
Нержавеющая сталь
Немецкий материал № 1.4122
Информация
Вильчатые соединения GN 751 состоит из вильчатой головки, выполненной по стандарту DIN 71752 , и штифта с валом KL (типы KL и SL), либо штифта с пружинной защёлкой (тип B). Изделия обеих версий можно монтировать и демонтировать без использования инструментов.
Соединители с размером d1 = 12 поставляются с тонкой резьбой M12 × 1,5, выполненной по стандарту DIN. Однако, как показывает практика, предпочтительнее использовать резьбу M12 × 1,25. Стандартом DIN 71752 не предусмотрен размер d1 = 20.
По запросу
Вильчатые головки, выполненные по стандарту DIN 71752 с размерами d1 = 25, 30, 35, 42 и 50, изготавливаются только из стали
Техническая информация
Типы валов с вильчатым соединением
Защёлкивающийся пружинный штифт легко монтируется и демонтируется. Поэтому он особенно подходит для видов применений, где требуется частое ослабление шарнирного соединения.
Штифт с боковым монтажным кольцом можно монтировать и демонтировать вручную, без каких-либо инструментов.
Для демонтажа штифта с предохранительным стопорным кольцом требуется инструмент (например, отвёртка). То есть их крепление к ответным компонентам является более надёжным.
