MPI-R10-RF

Магнитная система измерения

Особенности и области применения

Система измерения MPI-R10-RF, подсоединенная к конкретному датчику FC-MPI, в сочетании с магнитной лентой M-BAND-10, является комплексной системой измерения линейного и углового смещения (с минимальным радиусом 65 мм).

Будучи простой в сборке, она обеспечивает точное выравнивание и позиционирование, уменьшая время и процессы обработки до минимума.

• Максимально простой процесс монтажа и демонтажа устройства с панели благодаря системе с крепежной створкой (ЗАПАТЕНТОВАНО КОМПАНИЕЙ ELESA).

• 7-значный ЖКИ высотой 12 мм со специальными символами.

• Программируемый 4 многофункциональными клавишами.

• Значения отображаются в миллиметрах, дюймах или угловых градусах.

• Отображение абсолютного или инкрементного режима.

• До 10 программируемых значений смещения.

• Хранение и отображение 32 целевых позиций.

• Встроенная литиевая батарея с длительным сроком службы.

• Буферизированная память во время замены батареи.

• Корпус для соединителя FC-MPI со встраиваемым монтажом для обеспечения легкой вставки и снятия.

Для получения дополнительной информации прочитайте ²Инструкции по эксплуатации".



(1) Скорость считывания влияет на срок службы батареи.

(2) Разрешение: минимальное расхождение по длине, которое может отобразить система.

(3) Точность: максимальное отклонение значения, измеренное системой в сравнении с фактическим значением.

(4) Повторяемость: степень близости между серией измерений одного образца, когда выполнены отдельные измерения без изменения условий измерения.

Быстрая система позиционирования

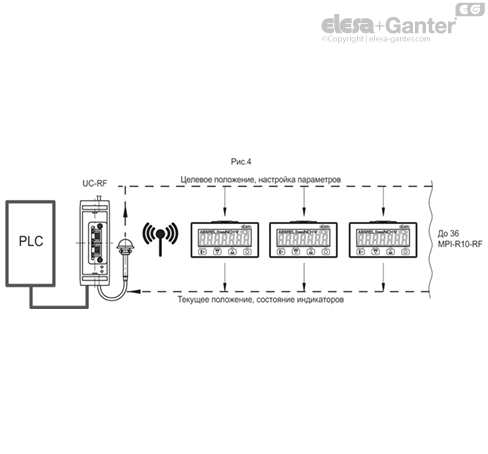

Измерительная система MPI-R10-RF подключена к блоку управления UC-RF по радиочастотной связи, представляя собой беспроводную систему для быстрого позиционирования деталей машинного оборудования или многоосевых измерений (рис. 4).

Беспроводное соединение обеспечивает:

• считывание текущего положения;

• установку целевого положения;

• настройку всех рабочих параметров.

Сеть радиочастотной системы обеспечивает беспроблемное сосуществование разных машин в одном пространстве без создания взаимных помех.

Эта система, в частности, подходит для оборудования, в котором требуется частая смена деталей разных типов, обеспечивая правильную настройку заданного / текущего положения деталей машинного оборудования; кроме того, в данном процессе предусмотрена система безопасности. Если отдельная измерительная система MPI-R10 не установлена в заданное положение, ПЛК не запустит цикл производства на машинном оборудовании, что позволит исключить возникновение сложностей в производственном процессе.

Быстрый и простой монтаж системы не требует использования соединительных кабелей между блоком управления и индикаторами.

Дополнительная техническая информация: ²Инструкции по эксплуатации".



Магнитный датчик с кабелем

FC-MPI заказывается отдельно.

Аксессуары по запросу

Магнитная лента M-BAND-10.

Специальные исполнения доступны по запросу

Дисплей специальной пластины может поставляться с графическими символами, отметками или надписями, выполненными под заказ.

Инструкции по монтажу

• Просверлите отверстия в листе (толщина 0,7÷2 мм) в соответствии с размерами шаблона.

• Удалите все неровности, оставшиеся после сверления, перед установкой корпуса.

• Установите нижнюю часть корпуса в кожух и придавите до щелчка (рис. 1).





Инструкция по замене батареи

• Извлеките индикатор из гнезда, надавив на крепежную створку до упора при помощи крестообразной отвертки (рис. 2).

• Выверните саморезный винт из нержавеющей стали AISI 304 с шестигранным отверстием под инструмент TORX^®* T06 и снимите крышку (рис. 3).

• Замените батарею, соблюдая полярность (см. указания на крышке).

• Замена батареи в течение 10 секунд (продолжительность буферного электропитания) позволяет избежать потери конфигурации параметров.





_{* Зарегистрированный товарный знак компании TEXTRON INC.}

Cовместимость

Магнитная система измерения варианта исполнения «-W2» совместима исключительно с магнитной системой измерения и блоком управления такого же варианта исполнения «-W2».
