Основные характеристики

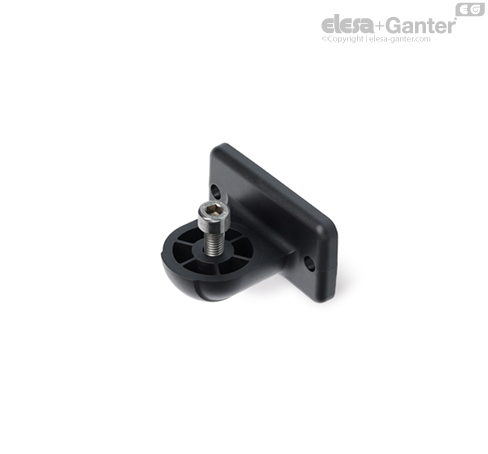

Основа
Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.
Винт и гайка (входит в комплект поставки)
Винты с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.
Контргайка из нержавеющей стали марки AISI 304.
Стандартные исполнения
- TCC-PBF-E: внешние зубцы.
Общая информация
Особенности
Шарнирное соединение может быть образовано путем подсоединения основание с внешними зубцами к зажиму с внутренними зубцами, или основания без зубцов к зажиму без зубцов.
Установочный угол соединений, образованных с помощью оснований с внешними зубцами и зажимами с внутренними зубцами (36 зубцов), составляет 10°.
Соединения, образованные из оснований и зажимов без зубцов, могут быть установлены под любым углом.
«S»-образная ручка с накаткой может быть заменена комплектом TCC-KS.
Технические данные
Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
