Характеристики
Типы
- Тип A1: горизонтальный цилиндр
- Тип A2: вертикальный цилиндр
- Тип B1: клиновый зажим, верх
- Тип B2: клиновый зажим, низ

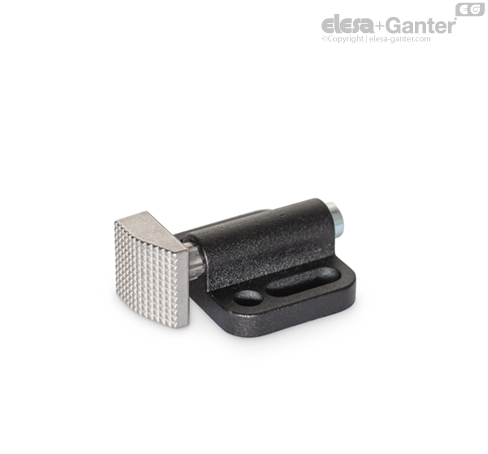

- Тип B3: клиновый зажим, справа
- Тип B4: клиновый зажим, слева
Идентификационный номер
- № 1: стандартная нагрузка пружины
- № 2: повышенная нагрузка пружины
Корпус
Цинк, литьё под давлениемZD
с пластиковым покрытием
черный цвет, RAL 9005, текстурированная матовая поверхность
Пластик, гладкая поверхность KG
Пластиковый полиацеталь, черный цвет
Нержавеющая сталь, гладкая поверхность NG
литье металла под давлением, AISI 630
Нержавеющая сталь, ребристая поверхность NR
литье металла под давлением, AISI 630
пружина
Нержавеющая сталь AISI 301
- Сталь с цинко-никелевым покрытием (вариант исполнения KG)
- Нержавеющая сталь, A2 (вариант исполнения NG / NR)
Информация
Боковые упорные штифты GN 415 имеют компактную конструкцию и обеспечивают максимальную гибкость для натяжных и удерживающих деталей. В наличии разнообразные конструкции упорных штифтов, а также два разных значения силы сжатия пружины.
В зависимости от условий монтажа боковые упорные штифты обеспечивают выталкивающий эффект при работе на высоте h2. Они крепятся при помощи отверстий или пазов.
Боковые упорные штифты устанавливаются в полностью собранном виде. При необходимости монтажное положение направляющей упорного штифта можно повернуть на 4x90° в соответствии со схематическим рисунком. При монтаже варианта исполнения KG формованная резьба в пластиковой направляющей должна использоваться повторно, а момент затяжки ограничен.
