GN 714
78711-R,20
78710-R,10
78712-R,50
илиGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Корпус: алюминий
бесцветный
Упорная пластина с внутренней резьбой
закалённая сталь, чернение
Условные обозначения для упорной пружины
Малое тяговое усилие: серый цвет
среднее тяговое усилие: отсутствует
Большое тяговое усилие: серебристый цвет
Резиновое уплотнение
NBR (нитрильный каучук)

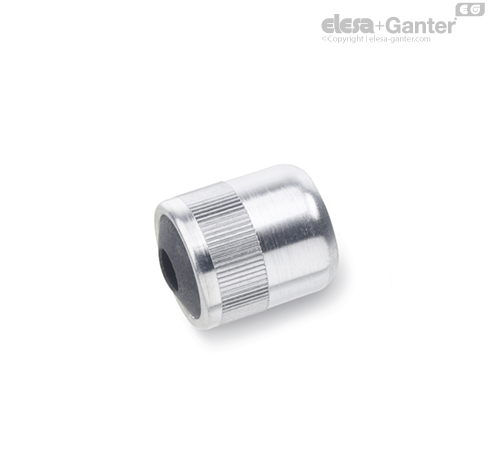

Боковые упорные штифты GN 714 представляют собой улучшенную версию GN 715 Заказчик может самостоятельно выбрать установочный нажимной штифт, ввинчиваемый в упорную пластину.
Эта конструкция расширяет область применения боковых упорных штифтов, обеспечивая аналогичные преимущества; они исключают дорогостоящие альтернативы, являются компактными и простыми в установке. Для корпуса с насечкой требуется только наличие отверстия с допуском H8.
В наличии имеется подходящий инструмент для простого монтажа GN 715.1 (см. таблицу).
w = перемещение штифта
F = боковая тяга в ньютонах
начальная тяга = F0
конечная тяга = 1,1 x F0
a2 – a1 = диапазон размеров зажимаемой заготовки
x = расстояние от центральной оси до точки тяги w2
x1 для верхней точки тяги (a1)
x2 для нижней точки тяги (a2)
l0 = расстояние от концевого упора до отверстия упорной втулки
l0 = lm + x
lm = средняя длина заготовки lmax. + lmin./2
В контактных точках (высота заготовки) между a1 и
a2 в качестве x необходимо использовать значение, лежащее в пределах от x1 и
x2 (интерполяция).
С учетом вышеуказанных значений полное перемещение бокового упорного штифта будет соответствовать допуску заготовки.
Для установки боковых упорных штифтов рекомендуется монтажный инструмент GN 715.1 или ключ GN 713.1.
